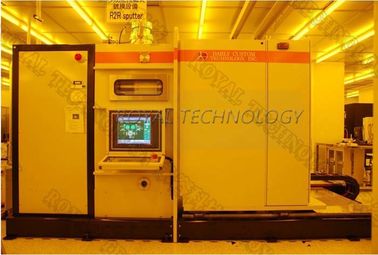

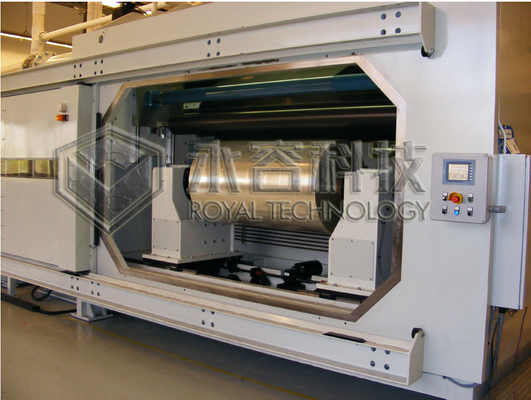

Mecánica de revestimiento por evaporación / revestimiento por vacío de rollo a rollo / revestimiento por vacío de pulverización
Metalización al vacío de rodillos a rodillos Ventajas del equipo
A. Una cámara dividida en zonas de múltiples presiones para alojar varias fuentes de deposición.
B. Capacidades de deposición simultánea de múltiples fuentes en un solo paso de la red, para recubrimiento de múltiples capas.
C. La dirección de enrollamiento de la telaraña reversible permite depositar capas ilimitadas sin romper el vacío.
D. Mecanismos de manipulación de la telaraña de precisión con guía de borde para permitir múltiples pases sin pérdida de alineación (opcional).
E. Sistema de accionamiento de red invertida para el control preciso de múltiples velocidades de red.
F. Sistemas ópticos y/o de control de espesor de resistencia en línea, para controlar con precisión el espesor y la uniformidad de las deposiciones (opcional).
G. La cámara está construida de acero inoxidable SUS304L con componentes de baja emisión de gases para asegurar un vacío más profundo.
H. Bombeo al vacío mediante una combinación de bomba turbo-molecular y criogenia a baja temperatura, para proporcionar un vacío limpio sin humedad ni contaminación por aceite.
| Descripción | Modelos de metallizadores de vacío web R2R | |||||
| R2R-600 | Se aplicará el procedimiento siguiente: | Se aplicarán los siguientes requisitos: | Se aplicarán los siguientes requisitos: | Se aplicará el procedimiento siguiente: | R2R-2500 | |
| Tecnología de recubrimiento | Temperatura térmica o pulverización | Evaporación térmica | ||||
| Ancho del sustrato (máx.) mm | 600 | 1100 | 1250 | 1500 | 2200 | 2500 |
| Diámetro del rollo (máximo) mm | 800 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diámetro del núcleo (interior) mm | 3" y 6" | 6" de largo | ||||
| Velocidad de recubrimiento (metro/segundo) | 0.5 ~ 17, ajustable, depende del proceso de recubrimiento requerido | |||||
| Temperatura de los rodillos de recubrimiento (°C) | - De 20 a 25 años | |||||
| La presión máxima de la cámara de recubrimiento ((Pa) | 5*10-3 | |||||
| Velocidad de bombeo | En condiciones de limpieza y sin carga, temperatura ambiente: menos de 8 minutos, de atm a 7*10-2 | |||||
| Herramienta de pretratamiento | Fuente de iones lineal | |||||
| Fuente de deposición | BN Cátodo de pulverización de cilindros de crisol o plano/rotativo | |||||
| Material de deposición | Al, Al, Cr, Cu, Ni, NiCr, acero inoxidable, Ti, | |||||
| Medio ambiente de trabajo | Potencia: 3 fases, 5 cables, 380V ± 10%, 50Hz/60Hz | |||||
| Agua de refrigeración: EDI, 4 ~ 6 Bar @ 25 °C | ||||||
| Aire comprimido: 5 a 6 bar, filtrado y secado | ||||||
Metalización al vacío de rodillos a rodillos Características del equipo:con múltiples fuentes de deposición, disponibles para películas conductoras de óxido, películas conductoras de metal, películas ópticas, películas dieléctricas.
Metalización al vacío de rodillos a rodillos Substrato de los equipos:Películas PET, PEN, PES, PI, PC y PA
Metalización al vacío de rodillos a rodillos Aplicaciones del equipo:papel electrónico, circuitos flexibles, fotovoltaicos, tiras médicas, RFID (identificación por radiofrecuencia) y película Low-E.
Metalización al vacío de rodillos a rodillos Muestras de revestimiento de los equipos:
Circuitos flexibles recubrimiento de película PET
Etiquetas RFID
Por favor, póngase en contacto con nosotros para más especificaciones, Royal Technology tiene el honor de proporcionarle soluciones de recubrimiento total.
