| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTAS1000 |
| Cuota De Producción: | 1 conjunto |
| Precio: | Negociable |
| Condiciones De Pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad De Suministro: | 10 juegos por mes |
Revestimiento de adornos con oro
Los recubrimientos duros decorativos deben cumplir con una variedad de requisitos, como colores atractivos y alta resistencia al desgaste.,Algunos fabricantes desean mantener tanto la alta resistencia al desgaste del PVD como la etiqueta de "placa dorada", que proporciona al producto una imagen de "alta calidad".Por lo tanto, una capa de 3 a 5 μm de revestimiento de oro debe depositarse en una capa PVD (TiN + Au)Este método de múltiples capas crea un alto nivel de tensión interna que conduce a defectos de adhesión.
Royal Technology desarrolló el proceso IPG ampliamente utilizado en bandas de reloj, esferas de reloj, joyas como anillos, collares, pulseras, instrumentos de escritura, accesorios de consumo de lujo.
¿Por qué una combinación de "revestimiento de oro" y PVD?
El oro sigue siendo el color más utilizado para aplicaciones decorativas, y es poco probable que esto cambie.la técnica actual de vanguardia consiste en depositar una fina capa superior de aleación de oro sobre un revestimiento duro básico compuesto de TiNPor desgracia, la pulverización de aleaciones de oro es un proceso no reactivo y para cada aleación de oro diferente se obtiene un color muy definido (para temperaturas de deposición de alrededor de 200 °C)
Este proceso no debe alertar el color dorado final sin cambiar el objetivo dorado.Algunos fabricantes también desean mantener tanto la alta resistencia al desgaste del PVD como la etiqueta "Old Plated", que proporciona al producto una imagen de alta calidad.Para estas tres estaciones:
Alta resistencia al desgaste de la capa PVD
Etiqueta dorada
Amplia gama de colores dorados proporcionados por el revestimiento final
Ahora se debe encontrar un proceso fiable que permita un espesor (3 a 5 μm) de oro galvanizado sobre una capa de TiN+Au.
Figura 1.0
Este proceso se llama IPG. IPG es una abreviatura de Ion Plating Gold, que es una tecnología de arco y pulverización combinada para depositar película delgada de oro en productos de lujo,especialmente en la industria de la joyería como: collar, anillos de boda, pendientes, relojes, accesorios para bolsos, etc.
Los materiales de las joyas son principalmente acero inoxidable 316L, latón o aleación.los fabricantes de joyas pueden usar nuestra máquina de oro IPG directamente para obtener el oro rosa 18K o 24K recubrimientos de oro real, que mejoran en gran medida la vida útil y el valor de los productos.
Royal Technology ofrece soluciones de revestimiento PVD para la aplicación de varias demandas de oro IPG: joyas de oro IPG, collares, anillos, bolsos, piezas metálicas, relojes, productos deportivos,instrumentos de escritura, teléfonos inteligentes, productos electrónicos, etc.
Para los colores de oro IPG, desde el oro claro hasta el oro oscuro, tenemos los procesos de recubrimiento que obtienen el color deseado del cliente con diferentes recetas de blanco y recubrimiento.
Desarrollamos y seguimos estrictamente los procesos de revestimiento PVD.Exterior e interior de las cámaras de secado al vacío PVD (horno de secado), dentro de la cámara se seca con calentadores hasta 250 °C para mejorar la adhesión de la película de recubrimiento.)
Royal Technology tiene 3 máquinas estándar.
| 3 Especificaciones estándar de la máquina de revestimiento de oro IPG | |||
| Modelo | RTAS1000 | RTAS1250 | RTAS1612 |
| Tamaño efectivo de la cámara | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
| Fuentes de deposición |
Arco del cilindro (arco circular dirigido en opción) + Cátodo de pulverización de CC + Fuente de iones lineal |
||
| Sistema de bombeo a vacío (bombas Leybold + bomba molecular turbo) | SV300B * 1 conjunto (300 m3/h) | SV300B* 1 juego (300 m3/h) | SV300* 2 conjuntos (300 m3/h) |
|
Sección WAU1001-1 (por ejemplo, 1000 m3/h) |
Sección WAU1001-1 (por ejemplo, 1000 m3/h) |
Se trata de un conjunto de WAU2001-1. (por ejemplo, 1000 m3/h) |
|
| Se aplicará el método siguiente: | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: | |
|
Pumpas turbo moleculares: 1 juego (3500L/S) |
Pumpas turbo moleculares: 2 juegos (3500L/S) |
Pumpas turbo moleculares: 3 juegos (3500L/S) |
|
| Fuente de alimentación de pulverización | 1*24KW | 1*36KW | 2*36KW |
| Fuente de alimentación de arco | 6*5KW | 7*5KW | 9*5KW |
| Fuente de alimentación de parcialidad | 1*24KW | 1*36KW | 1*36KW |
| Rodas planetarias | 6/8 | ¿Qué es esto? | 20 |
| El último vacío | 9.0*10-4Pa (vacío, limpio, temperatura ambiente) | 9.0*10-4Pa (vacío, limpio, temperatura ambiente) | 9.0*10-4Pa (vacío, limpio, temperatura ambiente) |
| Tiempo del ciclo (depende de la bomba) | 40~50 dependerá del material del sustrato y de las recetas de recubrimiento | ||
| Requisito de potencia de trabajo |
Líneas de fase 5 AC380V,50HZ,55KW |
Líneas de fase 5 AC380V,50HZ,110KW |
Líneas de fase 5 AC380V,50HZ,150KW |
| Agua de refrigeración | Agua de refrigeración reciclada, enfriador de agua industrial + dispositivo de agua purificada EDI | ||
| Gas de procesamiento (99,99%) | 4 formas | 4 formas | 4 formas |
| Impresión (mm) | 2000*2000*2500 | Cuota de mercado de los productos | 5500*5000*3200 |
| Peso total (KGS) | 4500 | 7000 | 9000 |
| Consumo total de energía (aprox.) | 50 kW | 110 kW | 150 kW |
| Consumo de energía real (aprox.) | 30 kW | 60 kW | 70KW |

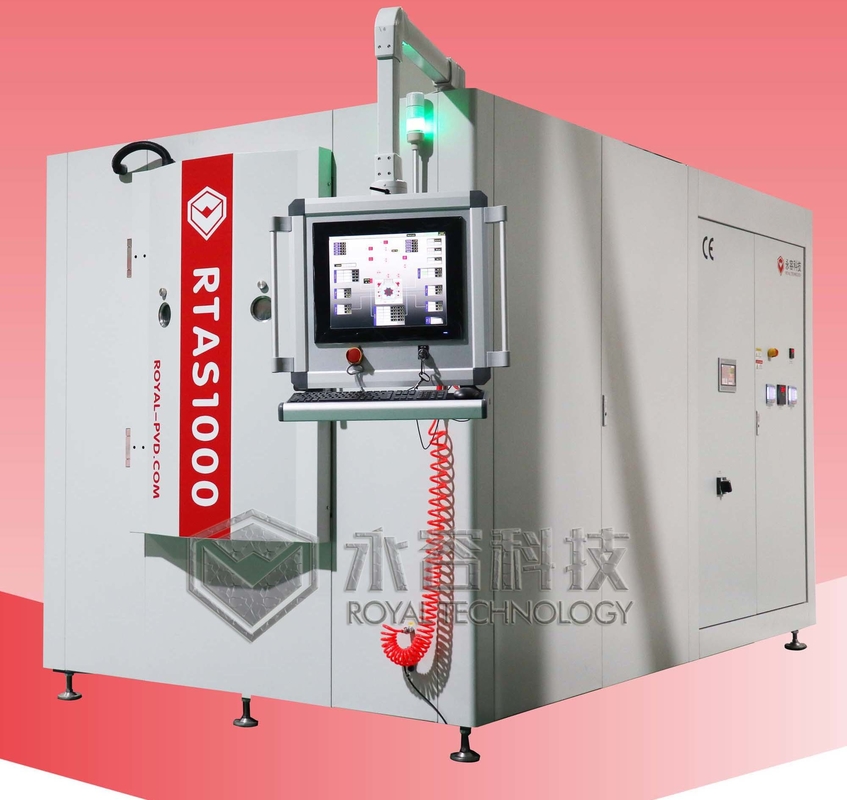

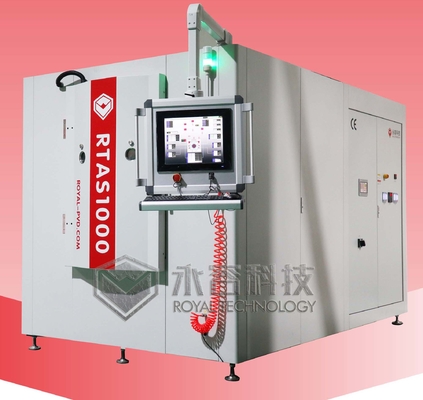

Diseño RTAS1000
Por encima de los parámetros técnicos sólo para referencia, Royal Technology se reserva el derecho a la producción final basada en aplicaciones específicas.Le proporcionamos no sólo la máquina de revestimiento sino las soluciones totales de revestimiento, el servicio de proyecto llave en mano está disponible.
En el interior
Tiempo de construcción: 2015
Ubicación: Zhejiang, China
Diseño compacto con múltiples fuentes de recubrimiento
