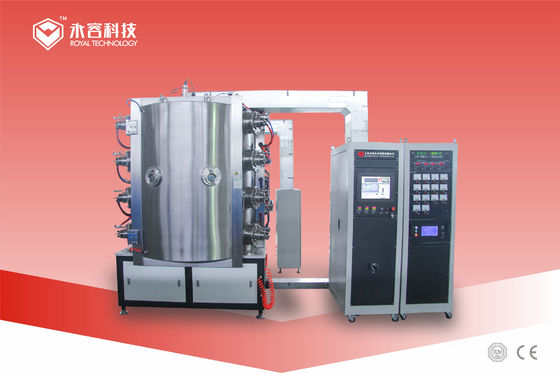

Galjanoplastia del ion de PVD/máquina de capa, máquina de capa de la película fina
USO
Puede ser utilizado para cubrir de película metálica, nitruro del titanio, carburo del titanio, y el nitruro del circonio, el nitruro y el titanio del cromo, el níquel, el cromo, el cobre, y la otra película de los compuestos, película estupendo-dura de múltiples capas, película nitrógeno-dopada del titanio y la película de la aleación (lata, tic, TiCN, TiAlN, CrN, Cu, Au, Al2O3and otras películas decorativas etc.) y en un mismo breve periodo de tiempo de terminar todo el proceso que trabaja a máquina, es un equipo de capa multifuncional muy eficiente.

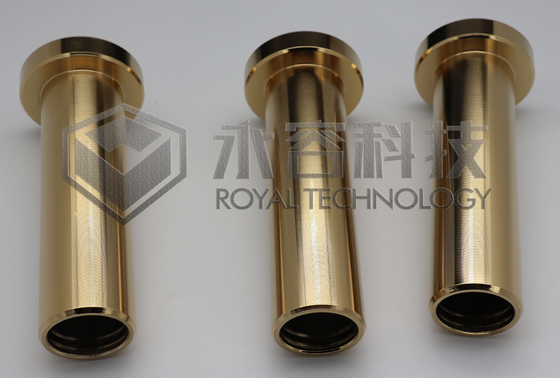

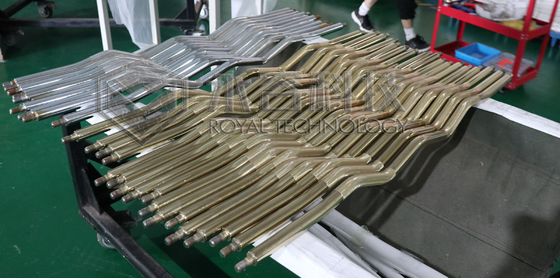

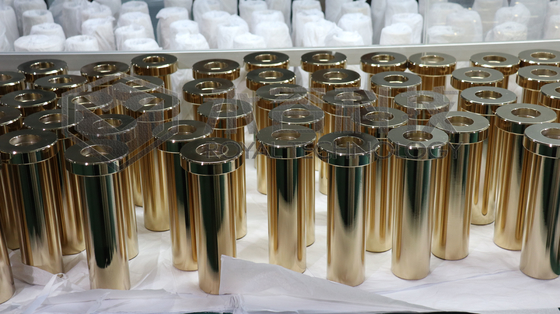

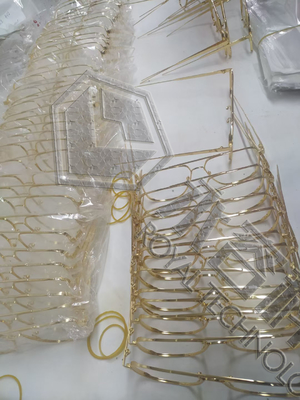

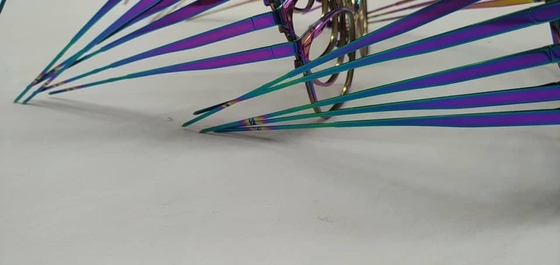

Esta máquina se utiliza extensivamente en los campos de la capa decorativa para el acero inoxidable, la baldosa cerámica/las tazas, el ordenador, el teléfono móvil, la joyería del watch&, el aparato electrodoméstico sanitario, los productos etc. del hotel.
CARACTERÍSTICAS
Tiene el trabajo confiable, la buena repetibilidad y consistencia., la tarifa de deposición rápida, la alta adherencia, la película fina, el etc. La película de capa es densa y dureza con coeficiente bajo de la fricción, guardar la suavidad de la superficie original del objeto, la buena flexibilidad, para romperse y de caer difícilmente.
El equipo hace la automatización completa de la tecnología de capa viene verdad. Utiliza la técnica de la vacuometalización para cubrir en la superficie de la materia prima. Tiene las características del bajo costo, de la alta tarifa de la calificación, de la protección del medio ambiente verde etc.
Modelos de máquina de capa de la película fina
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||
| Tamaño interno de la cámara | 900x1100m m | 1000x1200m m | 1250x1350m m | 1400x1600m m | 1600x1600m m | ||||
| Tipo de la fuente de alimentación | Fuente de alimentación del arco, fuente de alimentación del filamento, fuente de alimentación del prejuicio del pulso | ||||||||
| Estructura de la cámara de vacío | Estructura de puerta principal vertical, dispositivo de escape posterior del aire y cámara de la refrigeración por agua de la doble-capa | ||||||||
| Material de la cámara de vacío | 304/316L de acero inoxidable | ||||||||
| Último vacío | 6.0x10-4Pa (descarga, limpio, secando la cámara) | ||||||||
| Velocidad de bombeo del vacío | de la atmósfera a los minutos de 8.0*10-3Pa ≤15 | ||||||||
| Sistema de bombeo del vacío | La bomba de difusión o la bomba + las raíces moleculares bombean + bomba mecánica + sosteniendo la bomba (el modelo específico se puede seleccionar según requisitos de cliente) |
||||||||
| Fuente del arco | 6 unidades o 8 unidades |
8 unidades o 10 unidades |
10 unidades o 12 unidades |
14 unidades o 16 unidades |
16 unidades o 18 unidades |
||||
| Fuente de alimentación diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||
| Conducción del modelo | Revolución y rotación planetarias, regulación variable de la velocidad de la frecuencia (controlable y ajustable) |
||||||||
| Sistema de calefacción | Controlable y ajustable de temperatura ambiente a 450°C (Control de la temperatura del PID) |
||||||||
| MFC | 3-path o control de flujo del gas del proceso de 4 trayectorias y sistema de visualización, sistema que provee de gas automático selectivo | ||||||||
| Sistema de enfriamiento | Modo de enfriamiento de la circulación del agua, torre de agua de enfriamiento o sistema industrial del refrigerador de agua o profundo de enfriamiento. (Proporcionado por los clientes) | ||||||||
| Modo de control | Manual/modo de la integración, operación de la pantalla táctil, PLC o control informático automático | ||||||||
| Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||
| Alarma y protección | Escasez de agua de la alarma, sobre corriente y sobretensión, circuito abierto y otras condiciones anormales de las bombas, blancos y así sucesivamente y ejecutar medidas protectoras relevantes y la función del dispositivo de seguridad eléctrico | ||||||||
| Área del equipo | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||
| Otros parámetros técnicos | Presión de agua ≥0.2MPa, temperatura del agua ≤25°C, presión de aire 0.5-0.8MPa | ||||||||
| Observaciones | La configuración específica del equipo de capa se puede diseñar según requisitos del proceso de cubrir productos | ||||||||
