Máquina de recubrimiento por pulverización de oro de placas bipolares de hidrógeno FCEV PVD

El orotiene un color amarillo rojizo brillante en su forma más pura. No se oxida en el aire a temperatura ambiente,Así que se mantiene muy estable en condiciones normales y su conductividad eléctrica es constanteEs uno de los metales preciosos más comunes utilizados en el acabado.

El oro es resistente a la corrosión, lo que lo convierte en un buen acabado para pines de conexión y contactos de interruptores eléctricos.

El revestimiento con oro se utiliza en piezas y componentes en una amplia gama de industrias principales:

1.Aplicaciones médicas: implantes corporales

2.Energía: pila de combustible de hidrógeno Placas bipolares

3.Semiconductores: chips microelectrónicos

4.Aeroespacial y defensa

5.Telecomunicaciones y otras

Tecnología real Suministros de soluciones de revestimiento llave en manoPara los fabricantes que buscanUn equipo confiable para una cooperación a largo plazo.

Diseño robusto, grandes lotes, ciclo rápido, procesos de recubrimiento flexibles son los conceptos básicos de diseño que el equipo ROYAL ha estado buscando.

Ventajas del diseño

1.Ahorro de energía: diseño compacto y bombas moleculares

2.Alta utilización del objetivo hasta un 40% con catodo de pulverización plana

3.Película de oro Au pulverizada¿Qué quieres decir?el espesor es controlable

4. Sistema de operación con un solo toque

Desarrollo de la industria de los VEF de hidrógeno

Hoy en día, es más importante que nunca que los fabricantes desarrollen y encuentren las mejores soluciones de recubrimiento para lograr la máxima calidad del producto y los costos de producción más bajos, preservando al mismo tiempo nuestro medio ambiente.Especialmente en la industria del automóvilEn el caso de la gasolina, que tiene altos costes de producción, los científicos han buscado sin descanso alternativas a la gasolina, cuyo suministro es limitado y que contamina nuestro planeta.La tecnología de recubrimiento de vacío PVD de última generación proporciona las soluciones más eficientes para todos estos problemas cruciales.

Solución de Royal Technology para el recubrimiento de placas bipolares de hidrógeno FCEV

La pila FC contiene una serie de membranas recubiertas de catalizador y placas de acero inoxidable, llamadas “placas bipolares”.este recubrimiento especial proporciona una baja resistencia al contacto y evita la corrosión durante toda la vida útil de la pila de combustible.

Ventajas técnicas

Tecnología Real FCEV1213
Equipo de recubrimiento de placas bipolares para FCEV de hidrógeno

La técnica básica es cómo generar la energía eléctrica con módulos de energía de pilas de combustible a través de la reacción electroquímica entre el hidrógeno como combustible y el oxígeno.Los profesores de organizaciones de transporte y fabricantes de vehículos de todo el mundo han hecho miles de pruebas y finalmente desarrollaron el procesamiento adecuado.

Royal Technology ha estado trabajando estrechamente con los clientes en los últimos 5 años y ha diseñado y fabricado con éxito sistemas de deposición de pulverización de alta eficiencia, comercializados y estandarizados.Creemos firmemente que esta tecnología cambiará la industria de los vehículos.

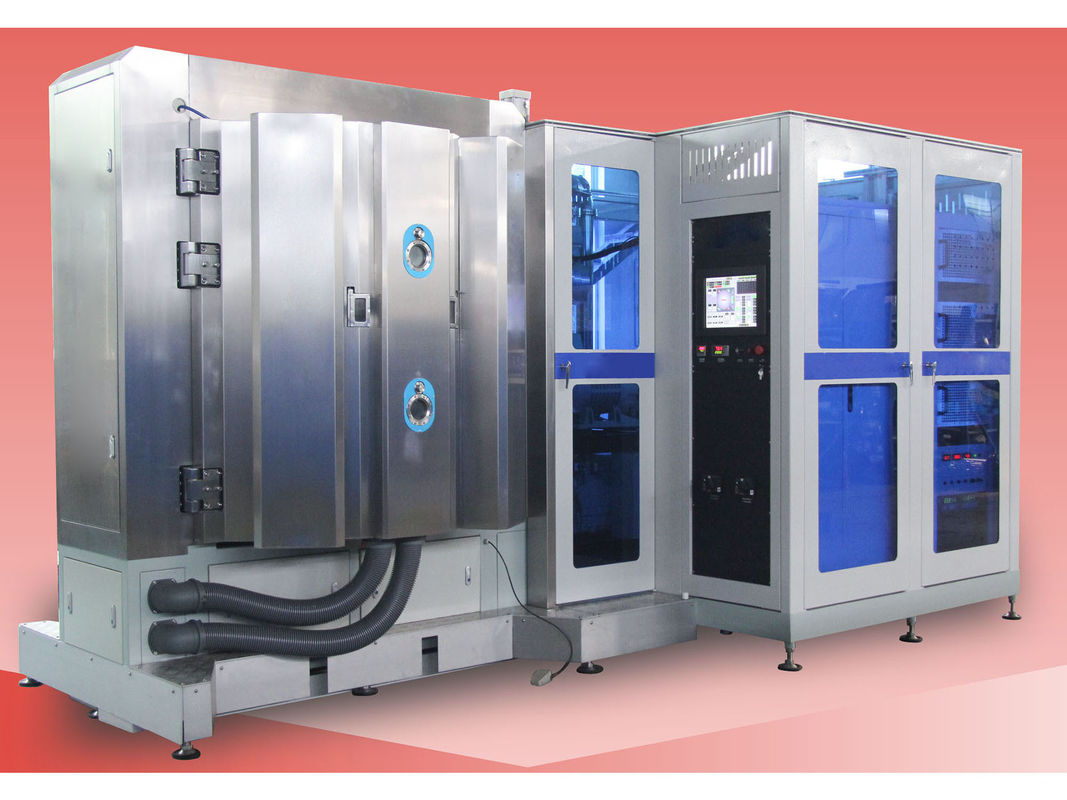

• La máquina FCEV1213 es la primera planta modelo de lote para la producción industrial que proporcionamos.
  Estructura:
  Orientación vertical, estructura octogonal, 2 puertas abiertas (delante y atrás) para facilitar el acceso.

  Características:
• Sistema respetuoso con el medio ambiente, sin residuos peligrosos
• Diseño integrado y modular
• Comercializado y estandarizado para la producción industrial en masa
• Fuente de iones extremadamente eficiente para una fuerte adhesión y alta ionización
• Fácil operación: pantalla táctil + control PLC, una operación de toque
• Con el software de Royal Technology, los parámetros del proceso se pueden programar, guardar y reproducir
• Diseño especial del sistema de carrusel para una deposición muy uniforme
• Alta productividad y estabilidad, trabajando las 24 horas del día, los 7 días de la semana
• Flexibles, para cubrir placas de varios tamaños, de una o dos caras

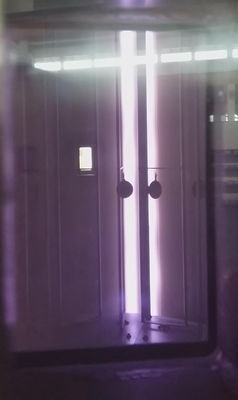

  Dispositivo de fuente de iones lineal para grabado de plasma y deposición asistida por plasma, que tiene un rendimiento avanzado
  1) Preliminar, el proceso de grabado por plasma operado en un ambiente de alto vacío, para evitar la contaminación de las piezas de trabajo.
  2) Mejorar la adhesión entre el sustrato y las películas de recubrimiento
  3) Asistencia Deposición durante el recubrimiento, mejora la uniformidad.



Parámetros técnicos

El modelo: FCEV1213

Alturas de las cámaras (mm): 1300

Diámetro de la cámara (mm): φ1200

Puerta de la cámara de vacío: 2 conjuntos de frente y atrás abiertos

Freno de montaje de catodos de pulverización: 6
Freno de montaje de fuente iónica 1

Los satélites: 24 x Φ120 mm

Energía: CC + Bias

Alturas de revestimiento efectivo (mm): 850

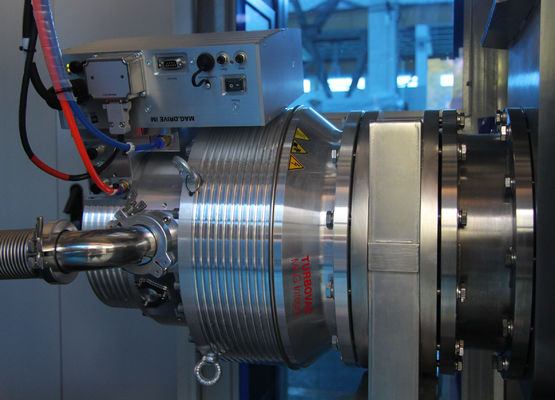

Pampilla molecular de suspensión magnética: 2 x 2200L/S

Pumpas de raíces: 1 x 1000 m3/h

Pampilla de válvula rotativa: 1 x 300 m3/h

Pumpas de retención: 1 x 60 m3/h

Tamaños de sustrato (mm): 420 x 120 / 450 x 250 / 440 x 140/ 297 x 210 y otros

Capacidad: 40 ~ 80 depende de

Superficie de instalación (L x W x H) mm: 3000*4000*3200


Equipado con cátodos de pulverización de magnetrones equilibrados y desequilibrados de Genco.

En el interior

Tiempo construido: desde 2016

Ubicación: Shanghai China

Por favor, póngase en contacto con nosotros para sus solicitudes, nos sentimos honrados de servirle con nuestro excelente servicio y calidad.
