| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTAS |
| Cuota De Producción: | 1 set |
| Precio: | depends on |
| Condiciones De Pago: | L / C, T / T |
| Capacidad De Suministro: | 10 juegos por mes |

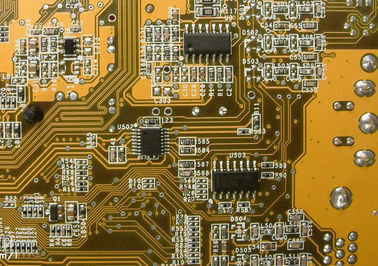

Deposición de película delgada conductora de placa de circuito mediante proceso de pulverización catódica de PVD CC, revestimiento de cobre, deposición catódica de oro
------Gran capacidad, diseño de módulos flexibles, fabricación precisa.
Ventajas técnicas:

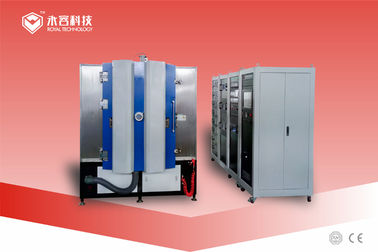

El sistema de pulverización catódica DPC-RTAS1215+ es la versión mejorada del modelo ASC1215 original, el sistema más nuevo tiene varias ventajas:
Proceso más eficiente:
1. El revestimiento de doble cara está disponible por diseño de accesorio de rotación
2. Hasta 8 bridas de cátodo plano estándar para múltiples fuentes
3. Gran capacidad de hasta 2,2 ㎡ chips cerámicos por ciclo
4. Automatización completa, pantalla táctil PLC+, sistema de control de un solo toque
Menor costo de producción:
1. Equipado con 2 bombas moleculares de suspensión magnética, tiempo de arranque rápido, mantenimiento gratuito;
2. Potencia máxima de calefacción;
3. Forma octogonal de la cámara para un uso óptimo del espacio, hasta 8 fuentes de arco y 4 cátodos de pulverización catódica para una rápida deposición de recubrimientos

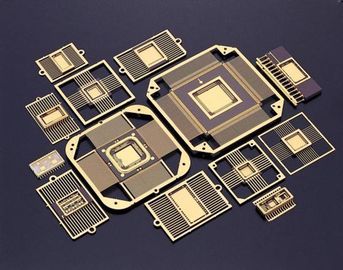

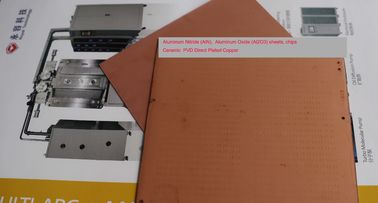

El proceso DPC: Direct Plating Copper es una tecnología de recubrimiento avanzada aplicada con LED y semiconductores en industrias electrónicas.Una aplicación típica es el sustrato radiante de cerámica.La deposición de película conductora de cobre sobre óxido de aluminio (Al2O3), sustratos de AlN mediante tecnología de pulverización catódica al vacío de PVD, tiene sobre todo una gran ventaja en comparación con los métodos de fabricación tradicionales: DBC LTCC HTCC tiene costos de producción mucho más bajos.
El equipo de Royal Technology colaboró con nuestro cliente para desarrollar el proceso DPC aplicando con éxito la tecnología de pulverización catódica PVD.
Aplicaciones de DPC:
HBLED
Sustratos para células de concentración solar
Envasado de semiconductores de potencia, incluido el control de motores de automóviles
Electrónica de gestión de energía de automóviles híbridos y eléctricos
Paquetes para RF
Dispositivos de microondas
Especificaciones técnicas
| Descripción | DPC-RTAS1215+ |
| CámaraAltura (mm) | 1500 |
| Diámetro de la cámara (mm) | φ1200 |
| Brida de montaje de cátodos de pulverización catódica | 4 |
| Brida de montaje de fuente de iones | 1 |
| Brida de montaje de cátodos de arco | 8 |
| Satélites (mm) | 16 x Φ150 |
| Potencia de polarización pulsada (KW) | 36 |
| Potencia de pulverización (KW) | DC36 + MF36 |
| Poder del arco (KW) | 8x5 |
| Potencia de fuente de iones (KW) | 5 |
| Potencia de calefacción (KW) | 36 |
| Altura efectiva del recubrimiento (mm) | 1020 |
| Bomba molecular de suspensión magnética | 2 x 3300 L/S |
| Bomba de raíces | 1x1000m³/h |
| Bomba rotativa de paletas | 1x300m³/h |
| Bomba de retención | 1x60m³/hora |
| Capacidad | 2.2㎡ |
| Área de instalación (L x An x Al) mm | 4200*6000*3500 |
Sistema operativo HMI + pantalla táctil
Comuníquese con nosotros para obtener más especificaciones, Royal Technology tiene el honor de brindarle soluciones de recubrimiento total.
