Equipo termal de la capa de la evaporación de la película fina del yoduro de la máquina/del cesio de la vacuometalización de la deposición de la película fina de CsI
Funcionamiento termal de las capas de la evaporación de la película fina del yoduro del cesio
Alta resolución espacial Ultra- de proyecciones de imagen;
Respuesta rápida para proyecciones de imagen más agudas;
Áreas principales de la imagen del borde-a-borde de la clase;
Capas ópticas del amortiguador o capas del reflector;
Dosis paciente baja de la radiografía;
Conveniente para los dispositivos del Cmos y del CCD, especialmente en industrias médicas.

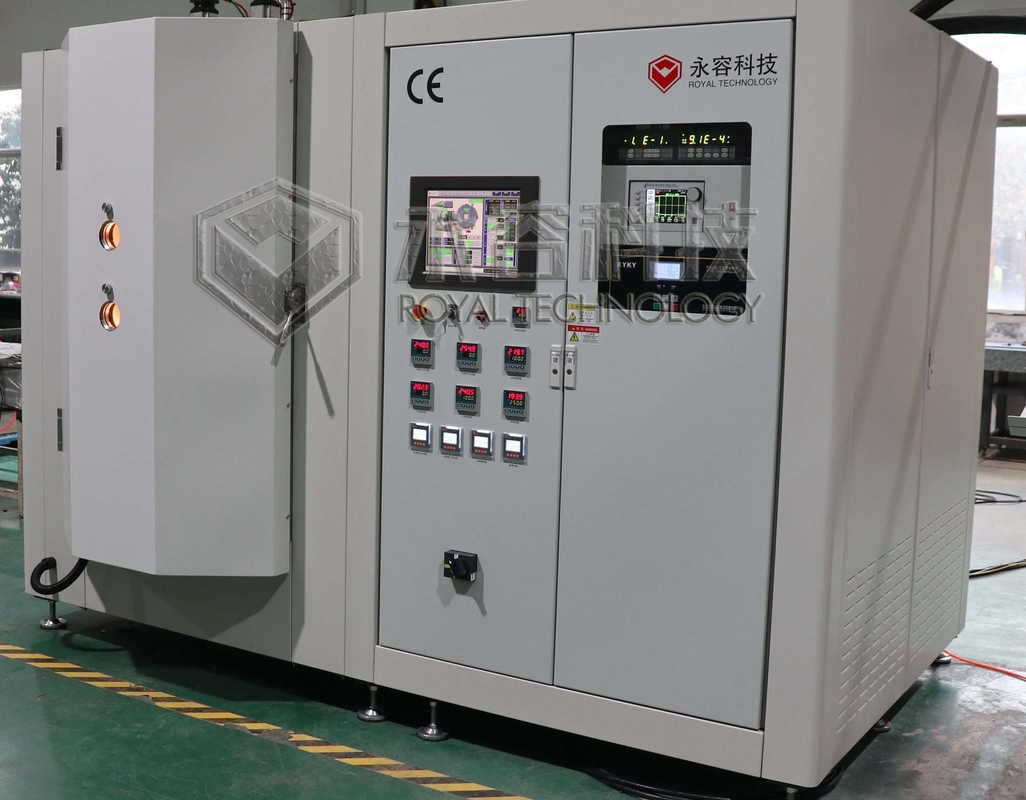

La máquina de la vacuometalización de la deposición de la película fina de CsI para los dispositivos del CCD del Cmos es una técnica avanzada para evaporar CsI en la pantalla para dar un de alta calidad.
Eficacia:
El modelo de CsI-950A+ está con la estructura de estante rotatoria 2 basada en la generación - un modelo CsI-950.
Doble-capacidad para el substrato máximo del tamaño: 500 x400mm.
Confiabilidad:
24/7 operación directa de los días;
Regulador del espesor del film de Inficon para supervisar el espesor del film en línea.
Exactitud del control de la temperatura: ℃ ±1, ajuste gradual, grabación de datos automática de la temperatura y control
Estantes rotatorios equipados del servomotor para la alta exactitud y la estabilidad.
Repetibilidad y reproductibilidad:
A través de alto sistema de control precisado del parámetro,
Software y programa de control de proceso automatizado,
Operación fácil de usar.
Seguridad:
Bomba de alto vacío: La bomba molecular de la suspensión magnética, con el dispositivo que sopla del gas del nitrógeno para evitar el material del peligro se exponga en el aire;
Todos los electrodos se equipan de la manga de protección de la seguridad
El sistema de la deposición de alto vacío de CsI se diseña exclusivamente para la metalización de CsI en las pantallas de centelleo en un ambiente del vacío extremadamente alto. Los scintillators de CsI los 200~600µm en gamas del grueso con la alta uniformidad del funcionamiento del grueso y del brillo.
Caracterizaciones de la deposición del yoduro del cesio (CsI):
Alta resolución espacial Ultra- de la proyección de imagen;
Respuesta rápida para una proyección de imagen más aguda;
Áreas principales de la imagen del borde-a-borde de la clase;
Óptico absorba las capas o las capas del reflector;
Dosis paciente baja de la radiografía;
Uso: para el control de seguridad e inspección, educación de la física de alta energía, detección nuclear del radiaton y proyecciones de imagen médicas: examen del pecho, mamography, oral inter y panorámico dentales.
Substratos aplicados: Vidrio de TFT, placa de la fibra óptica, placa del Amorfo-carbono, placa de aluminio
| Descripción | CsI-950 |
CsI-950A+
|
|
Cámara de la deposición (milímetros)
|
φ950 x H1350 |
φ950 x H1350
|
| Estantes rotatorios cargados | 1 | 2 |
| Fuentes de la evaporación | 2 |
2
|
| Método de calefacción |
Lámpara del tungsteno del yodo 800℃ máximo |
Lámpara del tungsteno del yodo 800℃ máximo |
| Presión del vacío de Ultimated (PA) | 8.0×10-5Pa | 8.0×10-5Pa |
| Bomba molecular de la suspensión magnética | 1 x 3400L/S |
1 x 3400L/S
|
| Las raíces bombean | ³ /h de 1 de los x 490m |
³ /h de 1 de los x 490m
|
| Vane Pump rotatoria | ³ /h de 1 de los x 300m |
³ /h de 1 de los x 300m
|
| Regulador de la deposición | Control-X 1 del cuarzo |
Control-X 1 del cuarzo
|
| Consumo de energía (kilovatios) |
Máximo aproximadamente 62 Media aproximadamente 32 |
Máximo aproximadamente 65 Media aproximadamente 35 |
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones de capa totales.
