| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTAC |
| Cuota De Producción: | 1 juego |
| Condiciones De Pago: | T/T, L/C |
| Capacidad De Suministro: | 500 sistemas por mes |

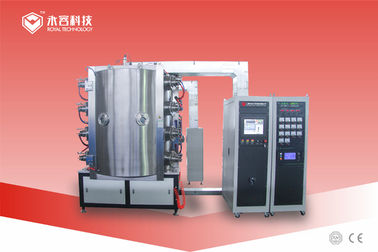

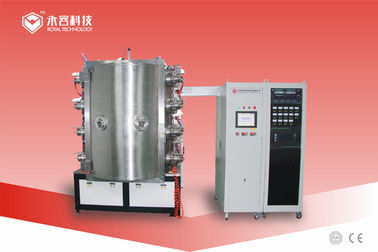

Máquina de revestimiento de iones PVD, Máquina de revestimiento de película fina
Aplicación
Se puede utilizar para recubrir películas metálicas, nitruro de titanio, carburo de titanio y nitruro de circonio, nitruro de cromo y películas de titanio, níquel, cromo, cobre y otros compuestos,Película superdura de varias capas, la película de titanio dopada con nitrógeno y la película de aleación (TiN, TiC, TiCN, TiAlN, CrN, Cu, Au, Al2O3 y otras películas decorativas, etc.) y en muy poco tiempo para completar todo el proceso de mecanizado,es un equipo de recubrimiento multifuncional de alta eficiencia.
Esta máquina se utiliza ampliamente en los campos de revestimiento decorativo para acero inoxidable, azulejos / tazas de cerámica, computadoras, teléfonos móviles, relojes y joyas, sanitarios, electrodomésticos, productos hoteleros, etc.
Características
Tiene el trabajo confiable, buena repetibilidad y consistencia., tasa de deposición rápida, alta adhesión, película fina, etc. La película de revestimiento es densa y dura con bajo coeficiente de fricción,para mantener la suavidad de la superficie original de la pieza de trabajo, buena flexibilidad, difícil de romper y caer.
El equipo hace realidad la automatización completa de la tecnología de recubrimiento. Utiliza la técnica de recubrimiento al vacío para recubrir la superficie del material base.alto índice de cualificación, la protección del medio ambiente verde, etc.
Modelos de máquinas de recubrimiento de películas finas
Modelo |
El RTAC-900 | El RTAC-1000 | El RTAC-1250 | El RTAC-1400 | El RTAC-1600 | ||||
| Tamaño interno de la cámara | Las demás: | El tamaño de las piezas es: | El tamaño de la caja es de: | Cuadro de las medidas de ensayo | El tamaño de la lámina es de: | ||||
| Tipo de fuente de alimentación | Fuente de alimentación de arco, fuente de alimentación de filamento, fuente de alimentación de sesgo de pulso | ||||||||
| Estructura de la cámara de vacío | Estructura vertical de la puerta delantera, sistema de escape de aire trasero y cámara de refrigeración de agua de doble capa | ||||||||
| Material de la cámara de vacío | Acero inoxidable 304/316L | ||||||||
| El vacío definitivo | 6.0x10-4 añosPa (cámara de descarga, limpieza y secado) | ||||||||
| Velocidad de bombeo al vacío | desde la atmósfera hasta 8,0*10- ¿ Qué pasa?Pa ≤ 15 minutos | ||||||||
| Sistema de bombeo al vacío | Bomba de difusión o bomba molecular + Bomba de raíces + Bomba mecánica + Bomba de retención (el modelo específico puede seleccionarse de acuerdo con los requisitos del cliente) |
||||||||
| Fuente de arco | 6 unidades o 8 unidades |
8 unidades o 10 unidades |
10 unidades o 12 unidades |
14 unidades o 16 unidades |
16 unidades o 18 unidades |
||||
| Fuente de alimentación con sesgo | 20 kW/conjunto | 20 kW/conjunto | 30 kW/conjunto | 40 kW/conjunto | 50 kW/conjunto | ||||
| Modelo de conducción | Revolución y rotación planetarias, regulación de velocidad de frecuencia variable (controlable y ajustable) |
||||||||
| Sistema de calefacción | Controlable y ajustable desde la temperatura ambiente hasta 450°C (Regulación de la temperatura PID) |
||||||||
| CFC | Sistema de control y visualización del flujo de gas de proceso de tres o cuatro vías, sistema automático de gaseado selectivo | ||||||||
| Sistema de refrigeración | Modo de refrigeración por circulación de agua, torre de refrigeración de agua o refrigeración de agua industrial o sistema de refrigeración profunda (proporcionado por el cliente) | ||||||||
| Modo de control | Modo de integración manual/automática, funcionamiento por pantalla táctil, control por PLC o ordenador | ||||||||
| Potencia total | 30 kW | 35 kW | 45 kW | 60 kW | 75 kW | ||||
| Alarma y protección | Alerta de escasez de agua, sobre corriente y sobre tensión, circuito abierto y otras condiciones anormales de bombas, objetivos, etc. y ejecutar las medidas de protección pertinentes y la función de bloqueo eléctrico | ||||||||
| Área de equipamiento | W2,5 m*L3,5 m | W3m*L4m | W4m*L5m | W4,5m*L6m | W5m*L7m | ||||
| Otros parámetros técnicos | Presión del agua ≥ 0,2 MPa, temperatura del agua ≤ 25°C, presión del aire 0,5-0,8 MPa | ||||||||
| Las observaciones | La configuración específica del equipo de recubrimiento puede diseñarse de acuerdo con los requisitos del proceso de los productos de recubrimiento. | ||||||||
