| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTAC8000 |
| Cuota De Producción: | 1 set |
| Precio: | Negociable |
| Condiciones De Pago: | CARTA DE CRÉDITO, D/A, D/P, T/T |
| Capacidad De Suministro: | 5 sistemas por mes |
Las hojas de acero inoxidables y los tubos grandes horizontales limpian la unidad de la vacuometalización con la aspiradora de la decoración de las hojas de la máquina/SS de la galjanoplastia del ion

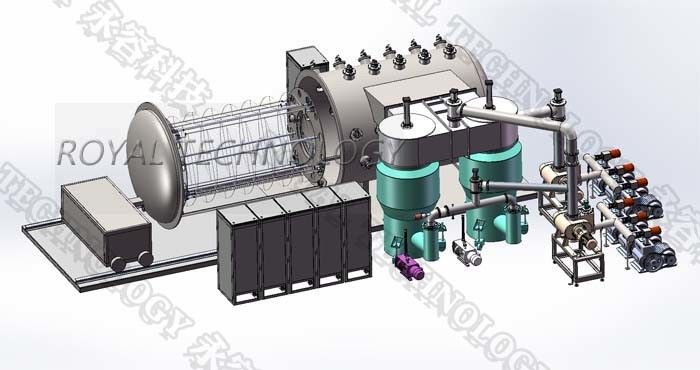

La máquina de gran tamaño horizontal de la galjanoplastia del vacío del Multi-arco se diseña exclusivamente para las hojas de acero inoxidables y los tubos grandes, capa de los colores de la decoración de los muebles PVD.
El tamaño de la cámara está hasta el diámetro 2000 * L 8000m m, que puede cubrir la tubería de acero inoxidable más larga hasta 7000m m.
Especificaciones de gran tamaño horizontales de la máquina de la vacuometalización del Multi-arco
| 1. Cámara | Estructura cilíndrica | abertura del Delantero-lado, acero inoxidable (S304), grueso: (14+6) milímetro, proceso del trefilado del metal en superficie. Cámara de enfriamiento: agua, capas parcialmente dobles. | 3. Sistema del control y de la operación | Pantalla táctil de PLC+Color + Semi-auto auto/manualmente | |||||||
| Última presión | PA 7.0×10-4 (sin cámara cargada, vacía en la temperatura ambiente) | Dispositivos de seguridad numerosos para proteger los operadores y el equipo (agua, etc. actual) | |||||||||
| El escaparse | Mejore que 0.67Pa sobre 1 hora después de apagan la máquina cuando hasta la última presión | Automatización de proceso y control; Procesos y registración de datos de funcionamiento de las recetas | |||||||||
| Tiempo de Pumpdown | A partir de 1 atmósfera a 5.0x10-3Pa<15mins> | Plataforma de registración del administrador | |||||||||
| Tamaño interno | φ2000×8000 (H) milímetro | Auto-torneado de sistema | |||||||||
| 2. Sistema de la deposición de la capa | Sistema rotatorio | Sistema de conducción planetario (para los tubos) - (φ1300*7000mm) sistema de conducción central a las hojas de acero. (φ1600*7000mm) | 4. Las utilidades proveen (proporcionado por el usuario) | Impresión del pie | (L1600mmm*W9000mm*H3200mm) | ||||||
| Especificaciones del estante | Max. Substrate Load: 1000KG; Velocidad: 0-8 diseño exclusivo (ajustable) de la RPM por Vakia para asegurar formity y estabilidad de las capas. | Abastecimiento de agua | consumo de agua de 1.Water 1): corriente de 0.2-0.3MPa/CM2 2): temperatura del agua de ≥10L/min 3): ≤25℃ | ||||||||
| Bombas de vacío | bomba de pistón rotatoria de la paleta 6x (mecánica) bomba de vacío rotatoria de la paleta 2x (el sostenerse) bomba de vacío de raíces 2x bomba de difusión 4x |
Fuente de alimentación | 3 fases 4 líneas, el AC380V±5% 50HZ; Cable de toma de tierra: <3Ω | ||||||||
| Fuentes de la deposición | Arco circular dirigido catódico: 60 sistemas, dimensiones: diseño exclusivo de φ100×40mm por Vakia |
Gas reactivo | O2, AR, N2, C2H2, (el >99.99%) | ||||||||
| Fuente diagonal de Votage | 72KW | Compresor de aire | ≥7.5P, 0.6~0.7MPa, 6-8 kg/cm2 | ||||||||
| Calefacción | hasta 250℃ (de temperatura ambiente labre el ℃ 200, menos que 15minutes) | Ventile el envase | ³ de ≥2m | ||||||||
| Portador del substrato | para la capa de la hoja; otros tenedores del substrato proporcionaron por los clientes basados en diversos productos. | Torre y el tanque de la refrigeración por agua | 50T, 180L/min @ 10 - 25 ℃, 0.2~0.3MPa, 5kg/cm2 (minuto) | ||||||||

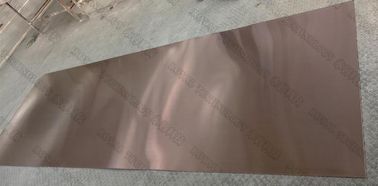

Colores oro de cepillado de PVD

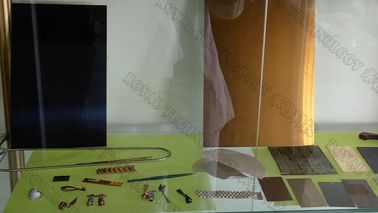

Color del azul de PVD
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
