La máquina de cristal de la galjanoplastia del ion del candelero PVD es un equipo de la vacuometalización del lote que adopta método de la vacuometalización, para cubrir la película de aluminio y la película protectora de SiOx en la superficie del substrato. Consiste principalmente fuente la cámara de vacío, el sistema de bombeo del vacío, el sistema de la rotación, de la evaporación del Al, sistema neumático, y el sistema de control eléctrico etc. Es una tecnología madura con la operación simple, deposición rápida, eficacia alta. Puede también cubrir el substrato complicado de la forma.

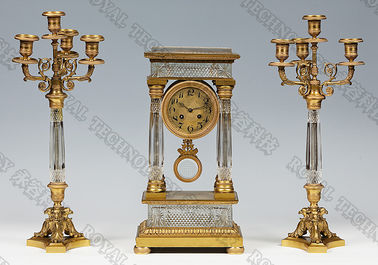

Color de cristal de la capa del candelero: oro, oro color de rosa, plata, azul colorido, del zafiro, etc. negro.
Películas de cristal de la capa del candelero: Lata, CrN, ZRN, TiCN, TiCrN, TiNC, TiALN
Observación: Adaptado especialmente según los clientes productos y requisitos de proceso.
Tecnología de cristal de la máquina de la galjanoplastia del ion del candelero PVD
La deposición catódica del arco se utiliza principalmente para generar las películas extremadamente duras de la capa para proteger la superficie de las herramientas de corte y para ampliar la vida de las herramientas perceptiblemente. Un variey ancho de películas duras finas, de capas superhard y de capas del nanocomposite se puede generar por esta tecnología incluyendo: Lata, TiAlN, CrN, ZRN, AlCrTIN y TiAlSiN etc.
En el acero, los productos de cristal y de cerámica de la vida de cada día tienen gusto: las mercancías de la cocina, los accesorios del cuarto de baño, el vajilla, las baldosas cerámicas etc. también utilizan la tecnología catódica de la capa del arco para conseguir diversos altos colores brillantes: azul, negro, oro, plata, colores oro color de rosa.
Modelos de máquina de cristal de la galjanoplastia del ion del candelero PVD
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Tamaño interno de la cámara | 900x1100m m | 1000x1200m m | 1250x1350m m | 1400x1600m m | 1600x1600m m | ||||||
| Tipo de la fuente de alimentación | Fuente de alimentación del arco, fuente de alimentación del filamento, fuente de alimentación diagonal del pulso | ||||||||||
| Estructura de la cámara de vacío | Estructura de puerta principal vertical, dispositivo de escape posterior del aire y cámara de la refrigeración por agua de la doble-capa | ||||||||||
| Material de la cámara de vacío | acero inoxidable 304/316L | ||||||||||
| Último vacío | 6.0x10-4Pa (cámara de descarga, limpia, de sequía) | ||||||||||
| Velocidad de bombeo del vacío | de la atmósfera a los minutos de 8.0*10-3Pa ≤15 | ||||||||||
| Sistema de bombeo del vacío | Bomba de difusión o bomba molecular + bomba de las raíces + bomba mecánica + sosteniendo la bomba (el modelo específico se puede seleccionar según requisitos de cliente) |
||||||||||
| Fuente del arco | 6 unidades o 8 unidades |
8 unidades o 10 unidades |
10 unidades o 12 unidades |
14 unidades o 16 unidades |
16 unidades o 18 unidades |
||||||
| Fuente de alimentación diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Conducción del modelo | Revolución y rotación planetarias, regulación variable de la velocidad de la frecuencia (controlable y ajustable) |
||||||||||
| Sistema de calefacción | Controlable y ajustable de temperatura ambiente a 450°C (Control de la temperatura del PID) |
||||||||||
| MFC | 3-path o control de flujo del gas de 4 trayectorias y sistema de visualización de proceso, sistema del gasear automático selectivo | ||||||||||
| Sistema de enfriamiento | Modo de enfriamiento de la circulación del agua, torre de agua de enfriamiento o sistema industrial del refrigerador de agua o profundo de enfriamiento. (Proporcionado por los clientes) | ||||||||||
| Modo de control | Modo de la integración, operación de la pantalla táctil, PLC o control informático manual/automático | ||||||||||
| Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarma y protección | La escasez de agua de la alarma, sobre corriente y la sobretensión, circuito abierto y otras condiciones anormales de las bombas, blancos y así sucesivamente y ejecuta medidas protectoras relevantes y la función del dispositivo de seguridad eléctrico | ||||||||||
| Área del equipo | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Otros parámetros técnicos | Presión de agua ≥0.2MPa, temperatura del agua ≤25°C, presión de aire 0.5-0.8MPa | ||||||||||
| Observaciones | La configuración específica del equipo de la capa se puede diseñar según requisitos de proceso de los productos de la capa |
||||||||||
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
