EMI que protege la máquina de la deposición de la película, la evaporación termal multifuncional y sistema de capa de la farfulla de DC

                Máquina de deposición de película de protección EMI, evaporación térmica multifuncional y sistema de recubrimiento de pulverización de CC

Resumen:

RTEP1616-SPDC máquina de metalización al vacío está especialmente diseñado para EMI protección de película delgada deposición, que se utiliza ampliamente en dispositivos de telecomunicaciones, computadoras, portátiles, electrónica de consumo,electrodomésticos, productos aeroespaciales y militares.

Nuestros clientes son: Sumgsung, Apple, Lenovo, Huawei fabricantes de productos electrónicos.

El tamaño de la cámara, con un diámetro de 1600 mm y una altura de 1600 mm, puede acomodar una variedad de productos.

Propiedades de la película de protección EMI

1) espesor de la película: 1,5 a 3 micras, dependiendo de las necesidades.

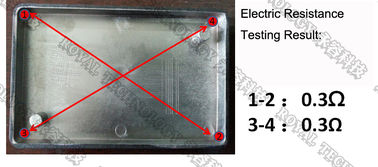

2) Resistencia de la película: (ohm) mejor que 0,5Ω

3) Adhesión: cinta 3M810 > 5B

Proceso de recubrimiento con película de protección EMI

4) Acero inoxidable de pulverización de CC

5) Deposición de cobre por evaporación térmica

6) Acero inoxidable de pulverización continua, con cobertura completa sobre la capa de película de Cu.

Características del metalizador de protección contra interferencias electromagnéticas

1) estructura de dos puertas y velocidad de bombeo rápida para una alta productividad
2) Panel de pantalla táctil amigable con control PLC

3) Diseño de programas de software amigables con la humanidad para una producción estable y de alta calidad.

4) La alta tasa de utilización del objetivo de pulverización garantiza un bajo coste de producción.

5) Buena uniformidad y excelente adhesión

6) Concepto de diseño avanzado para un mejor rendimiento para mejorar la eficiencia de producción y la tasa calificada.

7) Dispositivo de fuente iónica para limpieza de plasma y tratamiento de actividad superficial para mejorar la adhesión.

Ventajas de la metalización al vacío PVD:

Los acabados se depositan mediante un proceso ecológico respetuoso con el medio ambiente, libre de contaminación;
Alta eficiencia y excelente uniformidad.
Producción en gran volumen, bajo costo, solución ideal para la demanda de producción en masa.

Rendimiento del revestimiento EMI

Material de recubrimiento:Ni, Cr, Cu, materiales de acero inoxidable

El espesor de la película: 1,5 a 3 micras, dependiendo de las necesidades.

Resistencia de la película: (ohm) mejor que 0,5Ω

Se aplicarán las siguientes medidas:

Tipo de vehículo:

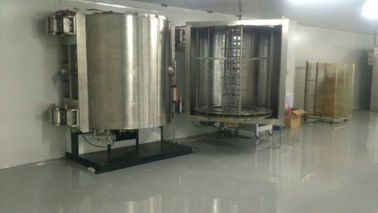

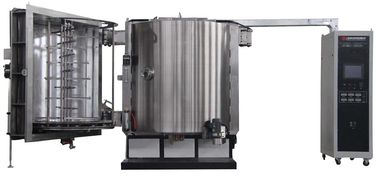

• Orientación vertical, cilindro, estructura de dos puertas, apertura delantera.

Las especificaciones técnicas:

• Desempeño

1. Presión de vacío final: mejor de 5,0 × 10^{-6 años}- ¿Qué quieres?

2Presión de vacío de funcionamiento: 1,0 × 10^{-4 años}- ¿ Qué pasa?

3Tiempo de bombeo: desde 1 atm hasta 1,0×10^{-4 años}Torr≤5 minutos (temperatura ambiente, cámara seca, limpia y vacía)

4Material metalizante (evaporación): acero inoxidable, cobre

5Modelo de funcionamiento: automático completo / semiautomático / manual

• Estructura

La máquina de recubrimiento al vacío contiene el sistema completo clave que se indica a continuación:

1. Cámara de vacío
1.1 Tamaño: Diámetro interior 1600 mm

Alturas interiores: 1600 mm

Altura útil: 1265 mm

Altura total: 1420 mm

1.2 Materiales: cámara de vacío SUS304

Puertas y bridas SUS304

Estructura de refuerzo de la cámara: acero suave SS41, con tratamiento de superficie de acabado pintado.

Chasis de cámara de acero suave SS41 con tratamiento de superficie de acabado pintado.

1.3 Escudo de pulverización y evaporación: SUS304

1.4 Ventana de visión: en las puertas de las cámaras

1.5 Válvula de ventilación de cámara de vacío (incluido el silenciador)

1.6 Puerta: material SUS304 Diámetro 1600 mm Alturas internas: 1600 mm

1.7 Sistema de conducción de deposición: conducción central máximo 1400 mm*1265 mm

1.8 Motor de conducción: 1/2 CV

1.9 Potencia de evaporación: 1 juego por puerta

Potencia de pulverización de CC: 1 conjunto

Tamaño del cátodo de pulverización: 125*1400mm

2Sistema de bombeo de vacío de rugosidad

2.1 Bomba de vacío rotativa de válvulas sellada con aceite - Leybold

a) Velocidad de bombeo: 640 m3/h

2.2 Bomba de raíces - Leybold

a) Velocidad de bombeo:4400 m3/h

2.3 Válvula de vacío de desgaste: modelo neumático

2.4 Línea de tuberías de vacío: 6 ′ y 8 ′ material SUS304

2.5 Válvula de ventilación al vacío: modelo electromagnético 3/8

3Sistema de bombeo de vacío alto

3.1 Bomba de difusión de aceite: RTDP-36

a. Velocidad de bombeo: 40000 L/s

b. Presión de vacío final: superior a 10^-7- ¿Qué quieres?

c. Potencia de calefacción: 3 fases, 21 kW.

d. Consumo de aceite: 9 litros

3.2 Trampa de frío: 36 ̊, refrigeración del agua contra el flujo de aceite

3.3 Válvula de vacío elevado: neumática

3.4 Válvula de línea delantera: neumática

4Sistema eléctrico de control y operación

4.1 Circuito principal: interruptor de interruptor sin fusible, interruptor electromagnético,
C/T en serie

4.2 Potencia de evaporación

4.3 Sistema de control de la evaporación

4.4 Potencia de pulverización, modelo de CC

4.5 Sistema de control: PLC + pantalla táctil automática o manual

4.6 Sistema de funcionamiento: pantalla táctil + pantalla

4.7 Sistema de medición de la presión en vacío

Medidor de vacío: Centro Leybold Dos 1 juego

Estimador de alcance completo: 760 Torr ~ 10^-7Torr 1 juego

4.8 Sistema de alarma:

La presión del aire comprimido es menor: sonido de alarma

Flujo de agua de refrigeración más bajo: sonido de alarma

No funcionamiento adecuado: sonido de alarma

4.9 Indicador de carga de potencia: indicador de voltaje e indicador de corriente de carga

5. Subsistema

5.1 Sistema de control de las válvulas de aire comprimido

5.2 Sistema de agua de refrigeración: tubo de flujo de agua y sistema de válvulas de interrupción

5.3 Policolor (-120 ~ -145 °C) Criopompa 1 juego

Modelo: MaxCool-2500L

Carga máxima: 2500 W

Velocidad de bombeo: 14000L/s.

6Sistema de deposición

6.1 Fuente de pulverización

a. Objetivo de pulverización ∙ 125 mm*1400 mm* 12~14 mm - 1 juego

b. Obturador 1 juego

c. Controlador de caudal de masa: gas Ar 1 juego

d. Fuente de alimentación de pulverización: CC 60KW 1 juego

6.2 Fuentes de evaporación

a. Fuentes de evaporación de tungsteno

b. Fuente de alimentación por evaporación: 20 kVA.

c. Dispositivo de fuente iónica y fuente de alimentación

• Medio ambiente de trabajo

Aire comprimido: 5 a 8 kg/cm²

Agua de refrigeración: temperatura de entrada en el agua: 20~25°C, 200 litros/minuto,
Presión de entrada de agua: 2 a 3 kg/cm²

Potencia: 3 fases 380V 50Hz ((60Hz), 160kVA

Se aplicará el método de ensayo de la composición de las partículas.

Exhaust: ventilación para bombas mecánicas

Nos hemos esforzado por diseñar y desarrollar los procesos de recubrimiento más adecuados para diferentes piezas 3D, que cumplan con los requisitos de producción de nuestros clientes.Así que proporcionamos soluciones de recubrimiento total para el recubrimiento EMI.

Si se requiere un sistema de recubrimiento personalizado, por favor comparta sus pensamientos e ideas con nuestro equipo y envíe sus especificaciones de productos, trabajaremos juntos para resolver las mejores soluciones.

El servicio de recubrimiento EMI está disponible, la máquina de recubrimiento EMI

Por favor, póngase en contacto con nosotros para más especificaciones, Royal Technology tiene el honor de proporcionarle soluciones de revestimiento total.
