| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTEP |
| Cuota De Producción: | 1 juego |
| Capacidad De Suministro: | 10 juegos por mes |

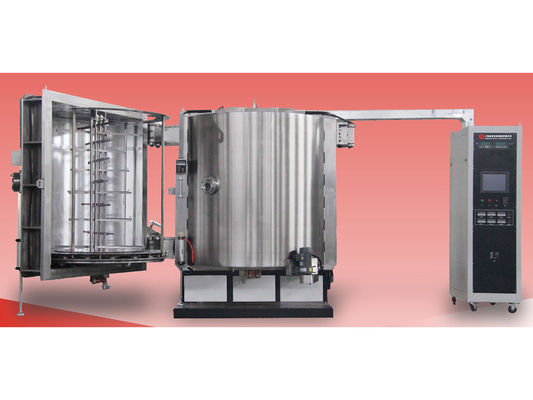

Máquina de metalización al vacío de plástico, deposición de película de alto reflejo, deposición de reflector de iluminación
Introducción:
Royal Technology ha diseñado, fabricado e instalado más de 100 conjuntos de sistemas de recubrimiento por evaporación térmica en todo el mundo, que abarcan una variedad de aplicaciones e industrias, como:
Revestimiento exterior/interior de plástico para automóviles
Iluminación y componentes del vehículo
Reflectores de iluminación LED para uso comercial, industrial y residencial
Envases para cosméticos
Artículos de vidrio y espejos
Productos electrónicos de consumo
Películas de protección EMI y NCVM
Partes de juguetes y artículos deportivos
Aparatos para el hogar, máquinas de lavar ropa y diversos accesorios de muebles
Modas, relojes y relojes
Sólo para nombrar algunos, en muchas otras áreas los procesos de metalización al vacío PVD continúan siendo utilizados y desarrollados en la industria del revestimiento.
El proceso de metalización PVD da a los objetos un aspecto metálico brillante y reflectante que puede ser de diferentes colores.
Proceso de metalización al vacío PVD:
Las piezas de trabajo se cargan en los satélites que luego se fijan en el sistema de rack
Cerrar la puerta de la cámara (no.1) y iniciar el proceso automático con el programa HMI
El operador descarga/carga piezas de trabajo para la otra puerta (no.2)
Después de que el proceso de metalización automática se complete, el proceso de ventilación y abrir la puerta No.1; cierre la puerta n° 2 y repita los ciclos.
Todo el proceso es rápido y mejora enormemente la calidad y belleza de los materiales.
Alta productividad, ahorro de tiempo de operación, costo de producción se reduce drásticamente.
El sistema de metalización de Royal Technology está disponible tanto en orientación vertical como horizontal.
Las cámaras se fabrican para formas cilíndricas y cúbicas.
Utilizamos el material de acero inoxidable para la fabricación y los mejores componentes del mercado mundial para la alta calidad y fiabilidad de las máquinas producidas por Royal Technology.La estructura del sistema rotativo planetario asegura recubrimientos perfectamente uniformes.
Especificación técnica:
| Descripción | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Sala de declaración | En el caso de los | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Estructura de las puertas | conjunto | 1 | 2 | 2 | 2 |
| Fuentes de evaporación | Pcs. | 16 | 20 ~ 28 | 24 | 32 |
| Número de satélites | las barras | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Área de revestimiento eficaz | En el caso de los | φ250 * 6 * H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tiempo del ciclo | - ¿Qué es eso? | 10 ~ 12 | 15 | 15 | Entre 15 y 20 |
| Fuente de alimentación de evaporación | el kVA | 20 | 30 | 35 | 40 |
| Fuente de alimentación para limpieza de plasma |
el kVA
|
7 | 10 | 10 | 10 |
| El último vacío | 8.0*10-4 años¿ Qué pasa? | ||||
| Velocidad de bombeo | desde atm hasta 9,0×10- ¿ Qué?Pa≤10 minutos (temperatura ambiente, limpieza y descarga) | ||||
| Capacidad de la bomba de pistón rotativo | El Consejo de Seguridad | 70 | 150 | 150 | 150 * 2 |
| Capacidad de bombeo de las raíces | El Consejo de Seguridad | 300 | 600 | 600 | 1200 |
|
Capacidad de la bomba de difusión (con trampa fría) |
El Consejo de Seguridad | 6000 | 8000 | 8000 | 2*8000 |
| Capacidad de retención de la bomba | El Consejo de Seguridad | 15 | 30 | 30 | 70 |
| Potencia máxima aproximada | KW | 50 | 75 | 75 | 110 |
|
Potencia media aproximada
|
KW | 25 | 35 | 35 | 60 |
| Peso aproximado | En gramos | 4500 | 7300 | 9000 | 11000 |
| Impresión de pie (LxWxH) | En el caso de los | 3000*3000*2200 | 5000*4000*3500 | Se trata de los siguientes: | 6500*6000*3800 |
Observación: Configuración de la máquina para satisfacer las necesidades del cliente, diseño de la fijación y taller
el plan de diseño de Royal Tech.
Por favor, póngase en contacto con nosotros para más especificaciones, Royal Technology tiene el honor de proporcionarle soluciones de recubrimiento total.
Equipo de metalización al vacío PVD - evaporación térmica...Descargue el folleto completo, haga clic aquí.
