Máquina metalizadora de plástico al vacío, Deposición de película de alta reflexión, Deposición de reflector de iluminación
Introducción:
Royal Technology ha diseñado, fabricado e instalado más de 100 conjuntos de sistemas de recubrimiento por evaporación térmica en todo el mundo, que abarcan una variedad de aplicaciones e industrias, tales como:
Embellecedores exteriores/interiores de plástico para automóviles
Luces y componentes de vehículos
Reflectores de iluminación LED comerciales, industriales y residenciales
Paquetes cosméticos
Cristaleria y espejos
productos electrónicos de consumo
Películas EMI shilding y NCVM
Piezas de juguetes y artículos deportivos.
Electrodomésticos de lavadoras y accesorios varios de muebles
Moda, relojes y relojes
Solo por nombrar algunos, en muchas otras áreas, los procesos de metalización al vacío de PVD continúan utilizándose y desarrollándose en la industria del recubrimiento.
El proceso de metalización por PVD da a los objetos un aspecto metálico muy brillante y reflectante que puede ser de diferentes colores.
Proceso de metalización al vacío de PVD:
Las piezas de trabajo se cargan en los satélites que luego se fijan en el sistema de estanterías.
Cerrar la puerta de la cámara (No.1) e iniciar el Proceso Automático con el programa HMI
El operador descargando/cargando piezas de trabajo para la otra puerta (No.2)
Después de completar el proceso de metalización automática, ventile el proceso y abra la puerta No.1;cierre la puerta No.2 y repita los ciclos.
Todo el proceso es rápido y mejora mucho la calidad y la belleza de los materiales.
Alta productividad, ahorro de tiempo de operación, el costo de producción se reduce drásticamente.

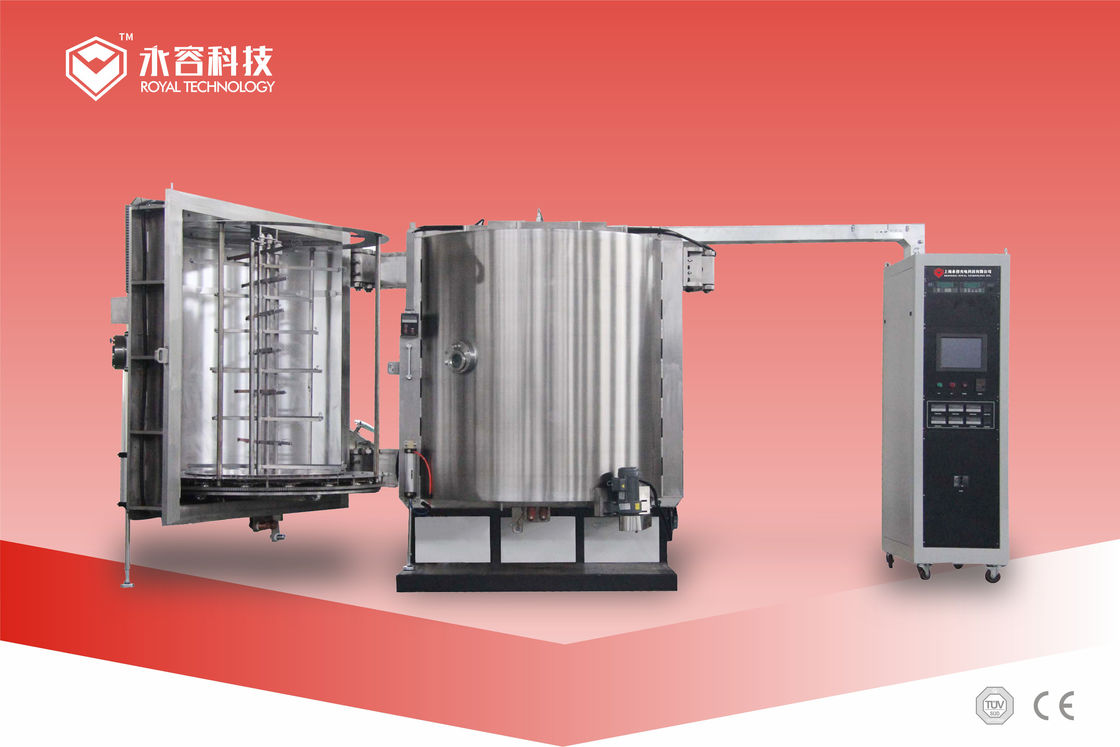

El sistema de metalización de Royal Technology está disponible en orientación vertical y horizontal.
Las cámaras se fabrican para formas cilíndricas y cúbicas.
Estamos utilizando el material de acero inoxidable para la fabricación y los mejores componentes en el mercado mundial para la alta calidad y confiabilidad de las máquinas producidas por Royal Technology.La estructura del sistema rotativo planetario asegura recubrimientos perfectamente uniformes.
Especificación técnica:
| Descripción | RTEP1000 | RTEP1418 | RTEP1616 | RTEP1820 | |
| Cámara de deposición | milímetro | φ1000 x H1000 |
φ1400 x H1800
|
φ1600 x H1600 |
φ1800 x H2000
|
| Estructura de la puerta | establecer | 1 | 2 | 2 | 2 |
| Fuentes de evaporación | piezas | dieciséis | 20~28 | 24 | 32 |
| Número de satélites | varillas | 6 | 6,8 | 6,8,10 | 6,8,10, 12 |
| Área de recubrimiento efectiva | milímetro | φ250 *6*H700 |
φ370*6*H1500 φ300*8*H1500 |
φ440*6*H1300 φ350*8 *H1300 φ300*10 *H1300 |
φ500*6*H1700 φ400*8*H1700 φ340*10*H1700 φ290*12*H1700 |
| Tiempo del ciclo | mín. | 10~12 | 15 | 15 | 15~20 |
| Fuente de alimentación de evaporación | kVA | 20 | 30 | 35 | 40 |
| Fuente de alimentación de limpieza por plasma |
kVA
|
7 | 10 | 10 | 10 |
| Vacío definitivo | 8,0*10-4Pensilvania | ||||
| Velocidad de bombeo | de atm a 9.0×10-3Pa≤10minutos ( @ temperatura ambiente, limpieza y descarga) | ||||
| Capacidad de la bomba de pistón rotativo | L/S | 70 | 150 | 150 | 150 *2 |
| Capacidad de la bomba de raíces | L/S | 300 | 600 | 600 | 1200 |
|
Capacidad de la bomba de difusión (con trampa fría) |
L/S | 6000 | 8000 | 8000 | 2*8000 |
| Capacidad de la bomba de retención | L/S | 15 | 30 | 30 | 70 |
| Potencia máxima aproximada | kilovatios | 50 | 75 | 75 | 110 |
|
Potencia media aproximada
|
kilovatios | 25 | 35 | 35 | 60 |
| Peso aproximado | KG | 4500 | 7300 | 9000 | 11000 |
| Huella (LxAnxAl) | milímetro | 3000*3000*2200 | 5000*4000*3500 | 6000*5500*3200 | 6500*6000*3800 |
Observación: configuración de la máquina dedicada a los requisitos del cliente, el diseño y el taller de fijación
soportes de planos de distribución de Royal Tech.
Comuníquese con nosotros para obtener más especificaciones, Royal Technology tiene el honor de brindarle soluciones de recubrimiento total.
Equipo de metalización al vacío PVD - evaporador térmico...descargue el folleto completo, haga clic aquí.
