Chapado en oro de PVD en el equipo de capa de cerámica, decorativo de PVD, máquina multi de la galjanoplastia del arco en los productos de cristal y de cerámica

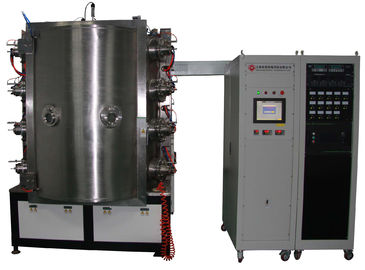

Especificaciones multi de la máquina de la vacuometalización del arco RTAC1618
MODELO | RTAC1618 | ||
MATERIAL | Acero inoxidable (S304) | ||
TAMAÑO DE LA CÁMARA | Φ1600*1800mm (h) | ||
SISTEMA DE BOMBA | Bomba de vacío de pistón rotatorio (mecánica) | ||
Vane Vacuum Pump rotatoria (tenencia) | |||
Las raíces limpian la bomba con la aspiradora | |||
Bomba de difusión | |||
TECNOLOGÍA | Ion Plating (fuentes del Multi-arco) | ||
BLANCOS TÍPICAS | Chrome, titanio, circonio, TiAl | ||
GAS | Metros de flujo de masa del gas (AR, N2,) argón, nitrógeno | ||
CONTROL | PLC (regulador programable de la lógica) | ||
SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger operadores y el equipo | ||
ENFRIAMIENTO | Agua de enfriamiento de Recyle | ||
CALEFACCIÓN | Calentador, hasta 300℃ | ||
MÁXIMO DEL PODER. | 150KW (aproximadamente) | ||
CONSUMO DE ENERGÍA MEDIA | 70KW (aproximadamente) |
El equipo de capa de cerámica de la decoración PVD toma tecnología de la galjanoplastia del ion para evaporar los metales del solide como el titanio, Chrome por fuente catódica del arco y para condensar los metales ionizados en superficie del producto para generar la película fina nana en el ambiente del alto vacío. Con el gas reactivo como: Nitrógeno para generar diversos colores.
Características de capa del equipo de PVD:
1. La cámara de vacío es la una puerta abierta vertical, 304 que el acero inoxidable fabrica, diámetro interno de la cámara de vacío de φ1400mm-Φ2000mm;
2. El sistema del vacío por la bomba de paleta rotatoria, arraiga las bombas de difusión de la bomba y del aceite o la constitución molecular de la bomba;
3. El sistema de capa utiliza magnetismo de la frecuencia intermedia 1-2 para controlar la fuente de energía de la farfulla, tiene 1-2 pares de magnetismo no-equilibrado para controlar la blanco, y tiene 14-40 fuentes del arco.
4. Fuente de energía del prejuicio del pulso de la eficacia alta;
5. Las aplicaciones del sistema de la gasificación produjeron nacionalmente o el flujómetro total gaseoso de la importación, el metro del control de la cantidad del flujo del gas (demostración);
6. El circuito eléctrico del establecimiento del sistema eléctricamente controlado sobrecargado, cortó el abastecimiento de agua, muere el dispositivo de alarma de la acustoóptica;
7. Sistema de control (pantalla táctil +PLC), parámetro detallado de la exhibición en tiempo real, proceso de producción entero del control totalmente automático, y parámetro tecnológico de la memoria automática.
Otros tamaños modificados para requisitos particulares de la máquina son vailable basados en dimensiones del producto y demanda especificadas de la capacidad.
Modelo | RTAC-1008 | RTAC-1012 | RTAC-1215 | RTAC-1416 | RTAC-1618 | ||||||
Tamaño interno de la cámara | 1000x800m m | 1000x1200m m | 1200x1500m m | 1400x1600m m | 1600x1600m m | ||||||
Tipo de la fuente de alimentación | Fuente de alimentación del arco, fuente de alimentación del filamento, fuente de alimentación del prejuicio del pulso | ||||||||||
Estructura de la cámara de vacío | Estructura de puerta principal vertical, dispositivo de escape posterior del aire y cámara de la refrigeración por agua de la doble-capa | ||||||||||
Material de la cámara de vacío | 304/316L de acero inoxidable | ||||||||||
Último vacío | 6.0x10-4Pa (descarga, limpio, secando la cámara) | ||||||||||
Velocidad de bombeo del vacío | de la atmósfera a los minutos de 8.0*10-3Pa ≤15 | ||||||||||
Sistema de bombeo del vacío | La bomba de difusión o la bomba + las raíces moleculares bombean + bomba mecánica + sosteniendo la bomba (el modelo específico se puede seleccionar según requisitos de cliente) | ||||||||||
Fuente del arco | 6 unidades o 8 unidades | 8 unidades o 10 unidades | 10 unidades o 12 unidades | 14 unidades o 16 unidades | 16 unidades o 18 unidades | ||||||
Fuente de alimentación diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
Conducción del modelo | Revolución y rotación planetarias, regulación variable de la velocidad de la frecuencia (controlable y ajustable) | ||||||||||
Sistema de calefacción | Controlable y ajustable de temperatura ambiente a 450°C (Control de la temperatura del PID) | ||||||||||
MFC | 3-path o control de flujo del gas del proceso de 4 trayectorias y sistema de visualización, sistema que provee de gas automático selectivo | ||||||||||
Sistema de enfriamiento | Modo de enfriamiento de la circulación del agua, torre de agua de enfriamiento o sistema industrial del refrigerador de agua o profundo de enfriamiento. (Proporcionado por los clientes) | ||||||||||
Modo de control | Manual/modo de la integración, operación de la pantalla táctil, PLC o control informático automático | ||||||||||
Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
Alarma y protección | Escasez de agua de la alarma, sobre corriente y sobretensión, circuito abierto y otras condiciones anormales de las bombas, blancos y así sucesivamente y ejecutar medidas protectoras relevantes y la función del dispositivo de seguridad eléctrico | ||||||||||
Área del equipo | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
Otros parámetros técnicos | Presión de agua ≥0.2MPa, temperatura del agua ≤25°C, presión de aire 0.5-0.8MPa | ||||||||||
Observaciones | La configuración específica del equipo de capa se puede diseñar según requisitos del proceso de cubrir productos |
Muestras de capa sanitarias de cerámica de las mercancías PVD
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones de capa totales.
