| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTEP-6638 |
| Cuota De Producción: | 1 set |
| Precio: | Negociable |
| Condiciones De Pago: | L / C, T / T |
| Capacidad De Suministro: | 5 sistemas por mes |

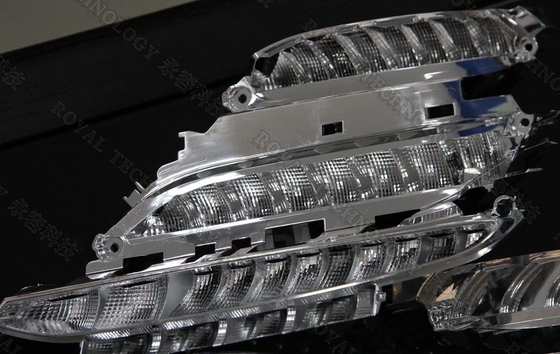

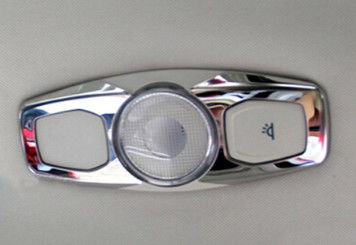

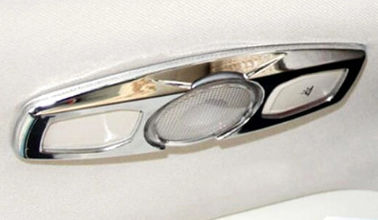

Accesorios para automóviles ABS Lectura de la luz de la lámpara cubierta de recubrimiento PVD máquina de recubrimiento al vacío, logotipo de automóviles cartelera de vacío cromado
¿Por qué nosotros?
Las maquinarias de producción avanzadas (molido, soldadura, corte, pruebas de fugas al vacío) combinadas con procedimientos de producción estandarizados y pruebas estrictas permiten a Royal Technology producir productos de alta calidad.sistemas de recubrimiento fiables y de bajo coste.
La calidad, el servicio y la entrega puntual son los principios fundamentales del negocio de Royal technology.Una estrategia de externalización abierta de componentes simples a fabricantes profesionales nos permite centrar la atención en la I+D de piezas y componentes clave, la fabricación.
Políticas estrictas de control de calidad y una rigurosa selección de proveedores calificados aseguran que los clientes de Royal Technology reciban los equipos más avanzados y de alta calidad al costo más asequible.
Sistema de recubrimiento por evaporación térmica de aluminio

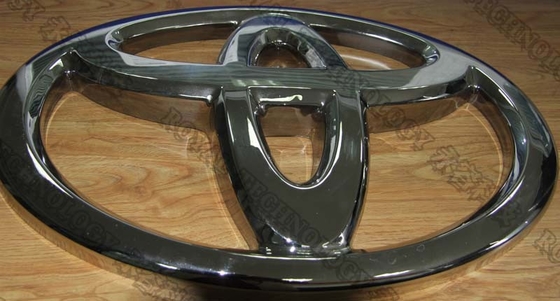

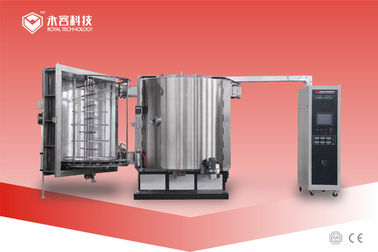

Resumen:El equipo de revestimiento de evaporación de resistencia RTEP6638 es un modelo de cámara cúbica para PVD El sistema de metalización de cromo fue diseñado y fabricado a medida para la deposición de película de reflexión del tablero de automóviles LOGO.
Tamaño máximo del sustrato: diámetro 5500 mm, profundidad: < 300 mm.
Capacidad: 2 piezas para el producto de tamaño máximo; 4 ~ 12 piezas dependen de las dimensiones.
Acerca de la tecnología de filamentos de evaporación térmica: Introducción de las piezas de trabajo en la cámara de vacío, cuando la presión de vacío de la cámara es de hasta 5,0 * 10- ¿ Qué pasa?¥8.0×10- ¿ Qué pasa?Pa con diferentes niveles de bombas de vacío (bomba de vacío de pistón giratorio, bomba giratorio de válvula, bomba de vacío de raíces, bomba de difusión),y luego evaporar los filamentos de cromo que se mantienen en el filamento de tungsteno (o placa)Cuando las piezas de trabajo giran en un sistema de accionamiento rotativo, el material cromado se deposita en la superficie del sustrato y genera una capa de recubrimiento muy uniforme.

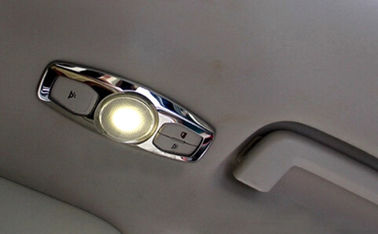

Propiedades de acabado: cromo PVD en la superficie de PMMA (acrílico), que genera las capas de recubrimiento sobresalientes como se muestra a continuación: Durante el día, los símbolos de la señal se parecen a metal sólido (efecto de acero inoxidable);mientras que por la noche, se iluminan (se ha instalado una luz LED en el interior) desde la parte delantera, trasera y lateral.
Tiempo de construcción: 2014 ~ 2015
Tipo de vehículo:
DiseñoCaracterísticas:
Las especificaciones técnicas:
1. Presión de vacío final: mejor de 5,0 × 10-6- ¿Qué quieres?
2Presión de vacío de funcionamiento: 1,0 × 10-4- ¿Qué quieres?
3Tiempo de bombeo: desde 1 atm hasta 1,0×10-4Torr≤3 minutos (temperatura ambiente, cámara seca, limpia y vacía)
4Material metalizador (evaporación): Al, Cr, Sn, Ti, SS, Cu... etc. El material de la mezcla de las materias primas y las materias primas se utiliza para la fabricación de la mezcla.
5Modelo de funcionamiento: automático completo / semiautomático / manual
La máquina de recubrimiento al vacío contiene el sistema completo clave que se indica a continuación:
1. Cámara de vacío
1.1 Tamaño: longitud interna: 6600 mm
La altura interior: 3800 mm.
Ancho interno: 1300 mm
1.2 Material: cámara de vacío: acero blando SS41
Puertas y bridas: acero blando SS41
Estructura de refuerzo de la cámara: acero suave SS41, con tratamiento de superficie de acabado pintado.
Chasis de cámara de acero suave SS41 con tratamiento de superficie de acabado pintado.
1.3 Escudo de evaporación: SUS304
1.4 Ventana de visión: en la puerta de la cámara
1.5 Válvula de ventilación de cámara de vacío (incluido el silenciador)
1.6 Puerta: acero blando SS41
2Sistema de bombeo de vacío en bruto (paquete de bomba de retroceso)
3Sistema de bombeo de alto vacío (bomba de difusión + dispositivo de captura de frío)
4Sistema eléctrico de control y operación- PLC + pantalla táctil
4.1 Circuito principal: interruptor de interruptor sin fusible, interruptor electromagnético, C/T en serie
4.2 Potencia de evaporación
4.3 Sistema de control de la evaporación
4.4 Sistema de funcionamiento: pantalla táctil + PLC, control de recetas y registro de datos, apagado automático, evacuación automática, recubrimiento automático
4.5 Sistema de medición de la presión en vacío
Medidor de vacío: Pirani + medidor de Penning
Se aplicará el método de calibración de la presión de la unidad.-4- ¿ Qué pasa?
4.6 Sistema de alarma: presión de aire comprimido, flujo de agua de refrigeración, mal funcionamiento
4.7 Indicador de carga de potencia: indicador de voltaje e indicador de corriente de carga
5Sistema de deposición
5.1 Fuente de evaporación de los filamentos de tungsteno
5.2 Cables de Cr/Al
6.Subsistema
6.1 Sistema de control de las válvulas de aire comprimido
6.2 Sistema de agua de refrigeración:Tubes de flujo de agua y sistema de válvulas de interrupción
6.3 Policolor (-120 ~ -145 °C) Brooks Cryopump como opción.
7. Medio ambiente de trabajo
Aire comprimido: 5 a 8 kg/cm2
Agua de refrigeración: temperatura de entrada en el agua: 20~25°C, 200 litros/minuto,
Presión de entrada de agua: 2 a 3 kg/cm2,
Potencia: 3 fases 380V 50Hz ((60Hz), 300kVA
Se trata de un sistema de control de la velocidad y de un sistema de control de la velocidad.
Exhaust: ventilación para bombas mecánicas
La sala de limpieza es muy recomendable.
Royal Technology ha desarrollado y construido toda la cadena de suministro para el servicio de metalización PVD de Car LOGO board.Base de curado UV/revestimientos superioresEl PVD cromado metalizando hasta la iluminación LED ensambla, somos capaces de proporcionar las soluciones de revestimiento llave en mano.
