AlN Chips Copper Sputtering Depostion System, máquina que platea directa del cobre del nitruro de aluminio

AlN Chips Sistema de deposición de pulverización de cobre, Nitruro de aluminio Máquina de pulverización de cobre PVD

Desempeño

1. Presión de vacío final: mejor de 5,0 × 10^-6- ¿Qué quieres?

2Presión de vacío de funcionamiento: 1,0 × 10^-4- ¿Qué quieres?

3Tiempo de bombeo: desde 1 atm hasta 1,0 × 10^-4Torr≤ 3 minutos (temperatura ambiente, cámara seca, limpia y vacía)

4Material metalizante (esputado + evaporación por arco): Ni, Cu, Ag, Au, Ti, Zr, Cr, etc.

5Modelo de funcionamiento: automático completo / semiautomático / manual

Estructura

La máquina de recubrimiento al vacío contiene el sistema completo clave que se indica a continuación:

1. Cámara de vacío

2. Sistema de bombeo de vacío de rugosidad (paquete de bomba de retroceso)

3Sistema de bombeo de alto vacío (bomba molecular de suspensión magnética)

4Sistema eléctrico de control y operación

5Sistema de instalaciones auxiliares (subsistema)

6Sistema de deposición

Máquina de recubrimiento por pulverización de cobre Características clave

1Equipado con 8 cátodos de arco de dirección y cátodos de pulverización de CC, cátodos de pulverización de MF, unidad de fuente de iones.

2- Disponible con recubrimiento multicapa y co-deposición

3Fuente iónica para el pretratamiento de limpieza con plasma y deposición asistida por haz iónico para mejorar la adhesión de la película.

4- Unidad de calentamiento de sustratos cerámicos/Al2O3/AlN;

5Sistema de rotación y revolución del sustrato, para recubrimiento de un lado y de dos.

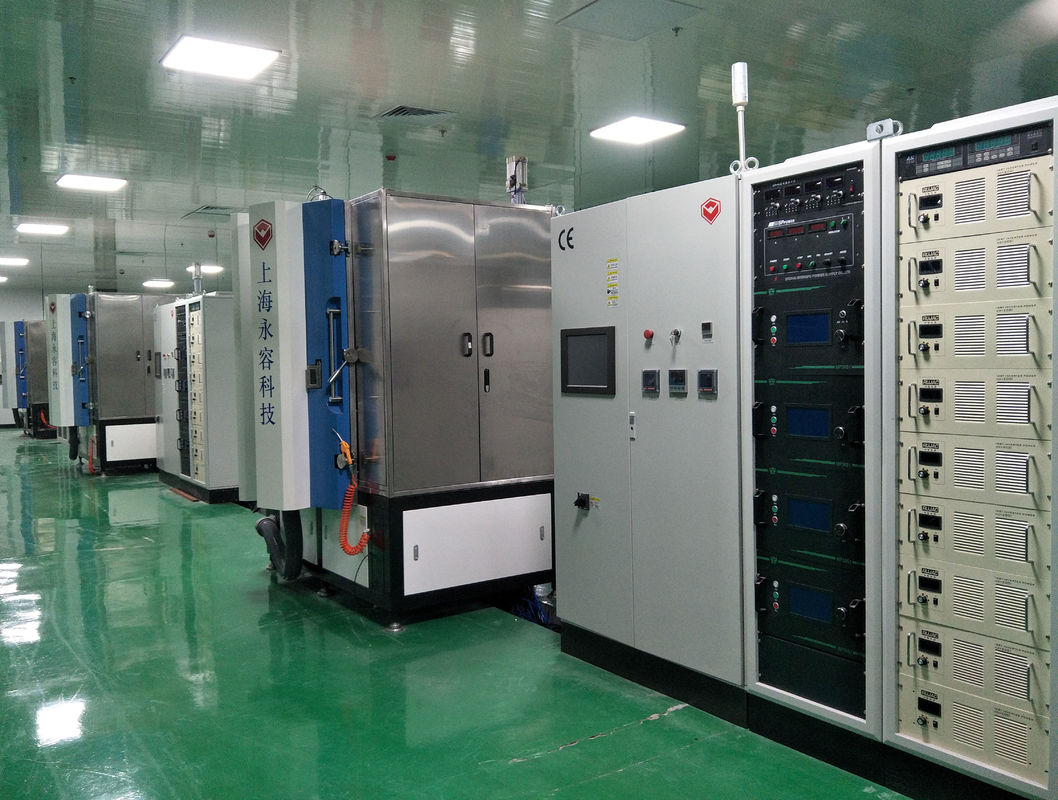

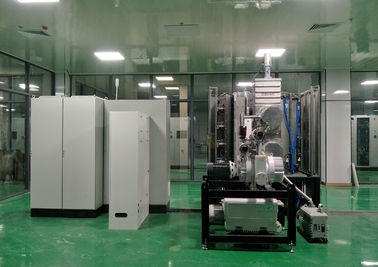

Planta de recubrimiento por pulverización por magnetrón Cooper sobre sustrato radiante cerámico

El proceso de DPC- Direct Plating Copper es una tecnología de recubrimiento avanzada aplicada con LED / semiconductores / industrias electrónicas.

Deposición de película conductora de cobre en sustratos de Al2O3, AlN mediante tecnología de pulverización al vacío PVD, en comparación con los métodos de fabricación tradicionales: DBC LTCC HTCC,El coste de producción mucho más bajo es su característica alta.

El equipo de tecnología real ayudó a nuestro cliente a desarrollar el proceso DPC con éxito con tecnología de pulverización PVD.

La máquina RTAC1215-SP diseñada exclusivamente para revestimiento de película conductiva de cobre en chips cerámicos, placas de circuitos cerámicos.

Por favor, póngase en contacto con nosotros para más especificaciones, Royal Technology tiene el honor de proporcionarle soluciones de revestimiento total.
