| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTAC1800 |
| Cuota De Producción: | 18 sistemas |
| Precio: | Negociable |
| Condiciones De Pago: | CARTA DE CRÉDITO, D/A, D/P, T/T |
| Capacidad De Suministro: | 22 sistemas por mes |
Características del equipo de recubrimiento PVD cerámico:
1La cámara de vacío es vertical con una puerta abierta, fabricada en acero inoxidable 304, el diámetro interno de la cámara de vacío es de φ1400mm-Φ2000mm;
2- Sistema de vacío por bomba de paletas rotativas, bomba de raíces y bombas de difusión de aceite o bomba molecular;
3El sistema de recubrimiento utiliza 1-2 magnetismo de frecuencia intermedia para controlar la fuente de energía de pulverización, tiene 1-2 pares de magnetismo no equilibrado para controlar el objetivo, y tiene 14-40 fuentes de arco.
4Fuente de alimentación de desviación de pulso de alta eficiencia;
5El sistema de gasificación utiliza el caudalímetro de masa gaseoso de producción nacional o importado, el caudalímetro de control de caudal de gas (demostración);
6. el sistema de control eléctrico establecimiento circuito eléctrico sobrecargado, corta el suministro de agua, muere el dispositivo de alarma acústico-óptico;
7Sistema de control (pantalla táctil +PLC), pantalla en tiempo real de parámetros detallados, control completamente automático de todo el proceso de producción, y parámetro tecnológico de memoria automática.
Equipo de recubrimiento PVD - RTAC1618 Especificaciones
| Modelo | RTAC1618 | ||
| El material | Acero inoxidable (S304) | ||
| Tamaño de la cámara | Se aplicarán las siguientes medidas: | ||
| Sistema de bombeo | Pompas de vacío de pistón rotativo (mecánicas) | ||
| Pampilla de vacío de válvula rotativa (en mantenimiento) | |||
| Bomba de vacío de raíces | |||
| Bomba de difusión | |||
| La tecnología | Las fuentes de iones (fuentes de arco múltiple) | ||
| Objetivos típicos | Cromado, titanio, circonio, tial | ||
| GAS | Métricos de caudal de masa de gas (Ar, N2,) Argón, nitrógeno | ||
| Control de las emisiones | PLC (controlador lógico programable) | ||
| Sistema de seguridad | Numerosos bloqueos de seguridad para proteger a los operadores y al equipo | ||
| El sistema de refrigeración | Reciclar el agua de refrigeración | ||
| Calentamiento | Calentador, hasta 300 °C | ||
| Power Max. ¿Qué quieres decir? | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||
| Consumo medio de energía | Se trata de un sistema de transmisión de energía. | ||
Equipo de revestimiento PVD de cerámicautiliza la tecnología de revestimiento iónico para evaporar metales sólidos como el titanio,El cromo por fuente de arco catódico y condensar los metales ionizados en la superficie del producto para generar Nano película fina en el ambiente de alto vacíoCon el gas reactivo como el nitrógeno para generar varios colores.
Otros tamaños de máquinas personalizados están disponibles en función de las dimensiones especificadas del producto y la demanda de capacidad.
Modelo | RTAC-1008 y sus componentes | El RTAC-1012 | El RTAC-1215 | El RTAC-1416 | El RTAC-1618 | ||||||
| Tamaño interno de la cámara | El tamaño de las piezas es: | El tamaño de las piezas es: | Las medidas de las partidas 1 y 2 se aplicarán a las partidas 2 y 3. | Cuadro de las medidas de ensayo | El tamaño de la lámina es de: | ||||||
| Tipo de fuente de alimentación | Fuente de alimentación de arco, fuente de alimentación de filamento, fuente de alimentación de sesgo de pulso | ||||||||||
| Estructura de la cámara de vacío | Estructura vertical de la puerta delantera, sistema de escape de aire trasero y cámara de refrigeración de agua de doble capa | ||||||||||
| Material de la cámara de vacío | Acero inoxidable 304/316L | ||||||||||
| El vacío definitivo | 6.0x10-4Pa (cámara de descarga, limpieza y secado) | ||||||||||
| Velocidad de bombeo al vacío | desde la atmósfera hasta 8,0*10-3Pa ≤15 minutos | ||||||||||
| Sistema de bombeo al vacío | Bomba de difusión o bomba molecular + Bomba de raíces + Bomba mecánica + Bomba de retención (el modelo específico puede seleccionarse de acuerdo con los requisitos del cliente) | ||||||||||
| Fuente de arco | 6 unidades o 8 unidades | 8 unidades o 10 unidades | 10 unidades o 12 unidades | 14 unidades o 16 unidades | 16 unidades o 18 unidades | ||||||
| Fuente de alimentación con sesgo | 20 kW/conjunto | 20 kW/conjunto | 30 kW/conjunto | 40 kW/conjunto | 50 kW/conjunto | ||||||
| Modelo de conducción | Revolución y rotación planetarias, regulación de velocidad de frecuencia variable (controlable y ajustable) | ||||||||||
| Sistema de calefacción | Controlable y ajustable desde la temperatura ambiente hasta 450°C (Regulación de la temperatura PID) | ||||||||||
| CFC | Sistema de control y visualización del flujo de gas de proceso de tres o cuatro vías, sistema automático de gaseado selectivo | ||||||||||
| Sistema de refrigeración | Modo de refrigeración por circulación de agua, torre de refrigeración de agua o refrigeración de agua industrial o sistema de refrigeración profunda (proporcionado por el cliente) | ||||||||||
| Modo de control | Modo de integración manual/automática, funcionamiento por pantalla táctil, control por PLC o ordenador | ||||||||||
| Potencia total | 30 kW | 35 kW | 45 kW | 60 kW | 75 kW | ||||||
| Alarma y protección | Alerta de escasez de agua, sobre corriente y sobre tensión, circuito abierto y otras condiciones anormales de bombas, objetivos, etc. y ejecutar las medidas de protección pertinentes y la función de bloqueo eléctrico | ||||||||||
| Área de equipamiento | W2,5 m*L3,5 m | W3m*L4m | W4m*L5m | W4,5m*L6m | W5m*L7m | ||||||
| Otros parámetros técnicos | Presión del agua ≥ 0,2 MPa, temperatura del agua ≤ 25°C, presión del aire 0,5-0,8 MPa | ||||||||||
| Las observaciones | La configuración específica del equipo de recubrimiento puede diseñarse de acuerdo con los requisitos del proceso de los productos de recubrimiento. | ||||||||||

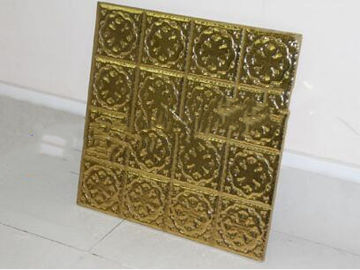

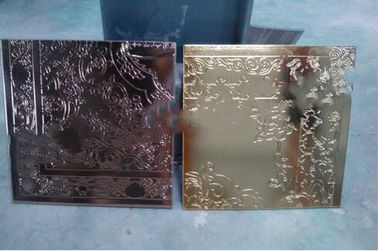

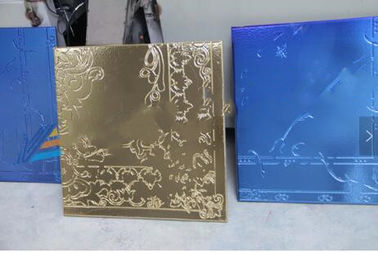

Archivos cerámicos Muestras de revestimiento PVD
Por favor, póngase en contacto con nosotros para más especificaciones, Royal Technology tiene el honor de proporcionarle soluciones de revestimiento total.
