| Nombre De La Marca: | ROYAL |
| Número De Modelo: | RTSP1000-IPG: las instrucciones de acceso a la red |
| Cuota De Producción: | 12 conjuntos |
| Precio: | Negociable |
| Condiciones De Pago: | CARTA DE CRÉDITO, D/A, D/P, T/T |
| Capacidad De Suministro: | 6 sistemas por mes |

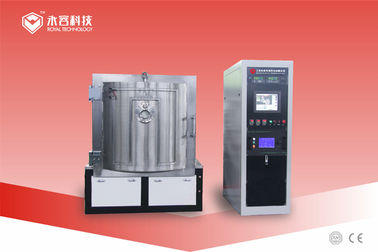

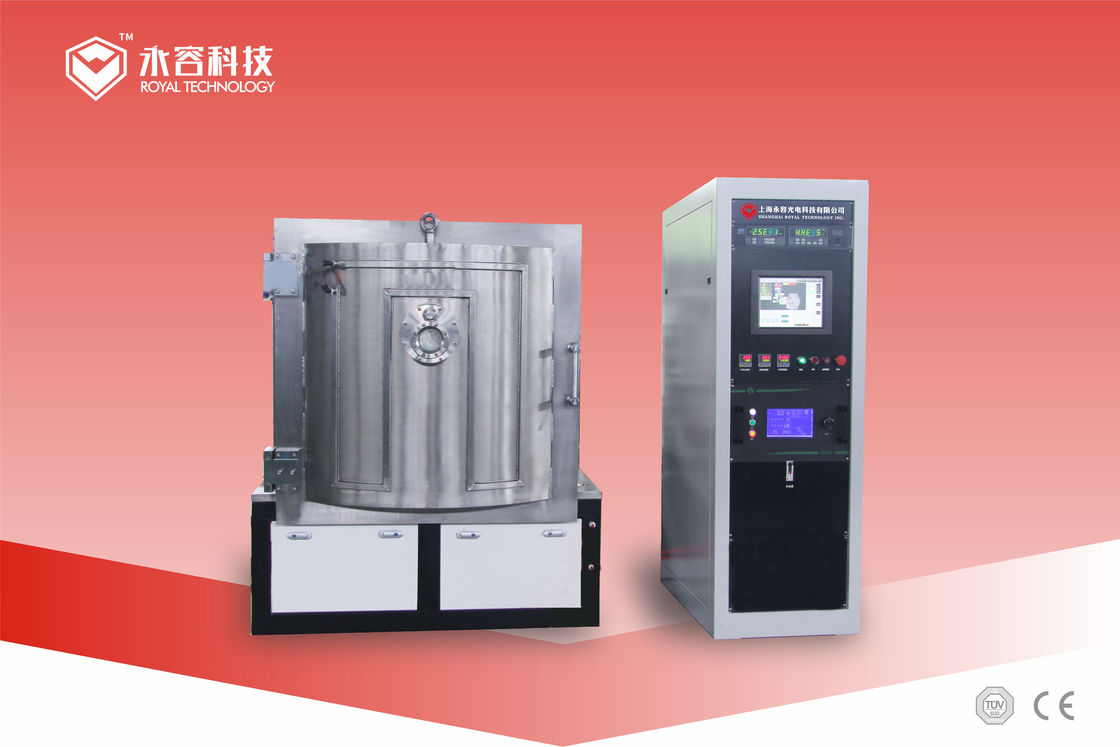

Cuerpo del relojSistema de pulverización MF / planta de recubrimiento con vacío de deposición PVD de grafito

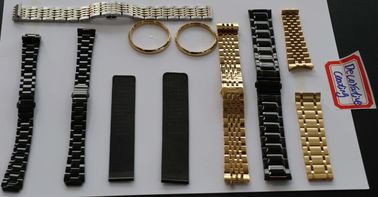

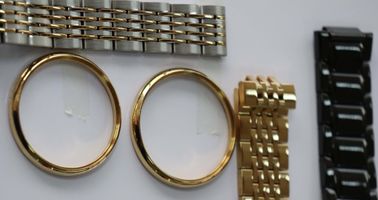

Sistema de pulverización de MF en el estuche del relojes una máquina de deposición de fuentes múltiples integrada para grafite general, negro chorro, color azul, etc. decoraciones en piezas metálicas, objetos de acero inoxidable.Especialmente utilizado para productos de lujo de gama alta como: electrónica: teléfonos inteligentes, cámaras, ordenadores portátiles, golf, cucharas, tenedores, cuchillos, manijas de puertas, grifos; joyas de anillos, collares, auriculares, pulseras, etc.
El sistema de pulverización MF tiene múltiples fuentes de deposición:
Fuentes de arco circular dirigido para la evaporación de objetivos metálicos sólidos;
2 pares de cátodos de pulverización sin blanquear de MF para la deposición de una capa fina de grafito;
Alimentación de Bias para el bombardeo iónico para formar el área de plasma para el pretratamiento;
Unidad de fuente de iones lineal de ánodo (opcional) para el procesamiento de PACVD y PECVD;
Criopompa (Policoldo) para la condensación molecular de agua (opcional)
¿Qué es el MF Sputtering?
En comparación con el pulverización de CC y RF, el pulverización de media frecuencia se ha convertido en una técnica principal de pulverización de películas finas para la producción en masa de recubrimientos,especialmente para la deposición de películas de revestimientos dieléctricos y no conductores en superficies como revestimientos ópticos, paneles solares, capas múltiples, película de material compuesto, etc.
Está reemplazando la pulverización de RF debido a que funciona con kHz en lugar de MHz para una tasa de deposición mucho más rápida y también puede evitar el envenenamiento del objetivo durante la deposición de películas finas compuestas como DC.
Los objetivos de pulverización MF siempre existieron con dos conjuntos. Two cathodes are used with an AC current switched back and forth between them which cleans the target surface with each reversal to reduce the charge build up on dielectrics that leads to arcing which can spew droplets into the plasma and prevent uniform thin film growth--- which is what we called Target Poisoning.
Rendimiento del sistema de pulverización MF
1. Presión de vacío final: mejor de 5,0 × 10-6- ¿Qué quieres?
2Presión de vacío de funcionamiento: 1,0 × 10-4- ¿Qué quieres?
3Tiempo de bombeo: desde 1 atm hasta 1,0 × 10-4Torr≤ 3 minutos (temperatura ambiente, cámara seca, limpia y vacía)
4Material metalizante (esputado + evaporación por arco): Ni, Cu, Ag, Au, Ti, Zr, Cr, TiN, TiC, TiAlN, CrN, CrC, etc.
5Modelo de funcionamiento: automático completo / semiautomático / manual
Estructura del sistema de pulverización MF
La máquina de recubrimiento al vacío contiene el sistema completo clave que se indica a continuación:
1. Cámara de vacío
2. Sistema de bombeo de vacío de rugosidad (paquete de bomba de retroceso)
3Sistema de bombeo de alto vacío (bomba molecular de suspensión magnética)
4Sistema eléctrico de control y operación
5Sistema de instalaciones auxiliares (subsistema)
6Sistema de deposición: Cátodo de pulverización MF, fuente de alimentación MF, fuente de iones de alimentación de sesgo para opcional
Los tamaños del sistema de pulverización MF para decoración de grafito metálico:
Tamaño interno de la cámara: Diámetro 1200 mm ~ 1600 mm
La altura interna de la cámara: 1250 mm ~ 1300 mm
También están disponibles tamaños de máquinas personalizados basados en la demanda especular de productos 3D.
Las especificaciones del sistema de pulverización MF RTAC1250-SPMF
| Modelo | El RTAC1250-SPMF | ||||||
| La tecnología | Pulverización por magnetrón MF + Revestimiento iónico | ||||||
| El material | Acero inoxidable (S304) | ||||||
| Tamaño de la cámara | Frente de la línea de hecho | ||||||
| Tipo de cámara | cilindro, vertical, de una puerta | ||||||
| Sistema de pulverización | Diseño exclusivo para deposición de películas finas negras | ||||||
| Material para el depósito | Aluminio, plata, cobre, cromo, acero inoxidable, El níquel |
||||||
| Fuente de depósito | 2 conjuntos de objetivos de pulverización cilíndrica MF + 8 fuentes de arco catódico dirigido + fuente de iones | ||||||
| GAS | MFC- 4 vías, Ar, N2, O2, C2H2 | ||||||
| Control de las emisiones | PLC ((controlador lógico programable) + | ||||||
| Sistema de bombeo | SV300B - 1 juego (Leybold) | ||||||
| WAU1001 - 1 juego (Leybold) | |||||||
| D60T- 1 juego (Leybold) | |||||||
| Pumpas turbo moleculares: 2* F-400/3500 | |||||||
| Pre-tratamiento | Fuente de alimentación con sesgo: 1*36 KW | ||||||
| Sistema de seguridad | Numerosos bloqueos de seguridad para proteger a los operadores | ||||||
| El sistema de refrigeración | Agua fría | ||||||
| Energía eléctrica | Las emisiones de gases de efecto invernadero de los Estados Unidos de Norteamérica y de los Estados Unidos de Norteamérica se calcularán en función de las emisiones de gases de efecto invernadero de los Estados Unidos. | ||||||
| 460V/3 fases/50HZ (conforme con las normas de Asia) | |||||||
| Las emisiones de gases de efecto invernadero de los vehículos de la categoría M1 y M2 se calcularán en función de la temperatura de la superficie. | |||||||
| Impresión de pie | Se aplicarán las siguientes medidas: | ||||||
| Peso total | 7.0 T | ||||||
| Impresión de pie | (L*W*H) 5000 * 4000 * 4000 MM | ||||||
| Tiempo del ciclo | 30 a 40 minutos (dependiendo del material del sustrato, geometría del sustrato y condiciones ambientales) |
||||||
| Power Max... ¿Qué quieres decir? | 155 KW | ||||||
|
Potencia media |
75 KW |
Por favor, póngase en contacto con nosotros para más especificaciones, Royal Technology tiene el honor de proporcionarle soluciones de revestimiento total.
