Equipo de la joyería del chapado en oro de PVD

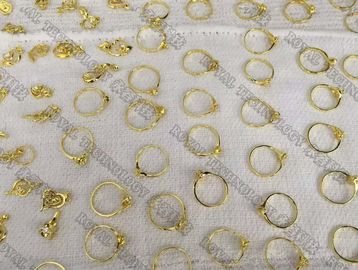

Advanges de la joyería de la capa del oro de PVD
Durabilidad
Beneficia a proceso del chapado en oro del PF PVD
Respetuoso del medio ambiente, ningunas basuras tóxicas generadas en el proceso entero
Alta uniformidad del grueso
Con tecnología de la galjanoplastia del ion, más rasguño resistente
Colores diseñados, más feasiable y flexible
EXTRACTO
Las capas duras decorativas tienen que resolver la variedad de requisitos tales como colores atractivos y alta resistencia de desgaste. Para los bienes de consumo de lujo tales como componentes del reloj, escribiendo los instrumentos o las gafas, algo fabrica quiere mantener la alta resistencia de desgaste de PVD y “la etiqueta de la placa de oro” que provee del producto una imagen “de alta calidad”. Una capa de tan 3 a 5 μm de chapado en oro debe por lo tanto ser depósito sobre capa de a (TiN+Au) PVD. Este método de múltiples capas crea un de alto nivel de la tensión interna que lleva a los defectos de la adherencia. Un proceso completo tiene que ser puesto para reducir la tensión interna que lleva a los defectos de la adherencia.
¿POR QUÉ UNA COMBINACIÓN DE “CHAPADO EN ORO” Y DE PVD?
El oro sigue siendo el color más ampliamente utilizado para los usos decorativos, y esto es poco probable de cambiar. Para las capas duras decorativas coloreadas oro, la técnica avanzada actual implica el depositar de una capa superior fina de la aleación de oro sobre una capa dura básica que consiste en la lata. Desafortunadamente, la aleación de oro que farfulla es un proceso no-reactivo y para cada diversa aleación de oro se obtiene un color muy definido (para las temperaturas de la deposición alrededor de 200℃)
Este proceso no debe alertar el color oro final sin el cambio de la blanco del oro. Algo fabrica también quiere mantener la alta resistencia de desgaste de PVD y la etiqueta plateada “oro” que proporciona el producto una imagen de alta calidad. Por estas tres estaciones:
Alta resistencia de desgaste de la capa de PVD
Etiqueta plateada oro
Amplia gama del color oro proporcionada por el electrochapado final
Un proceso confiable debe ahora ser encontrado que permite un grueso (el μm 3 a 5) del oro electrochapado sobre una capa de TiN+Au.

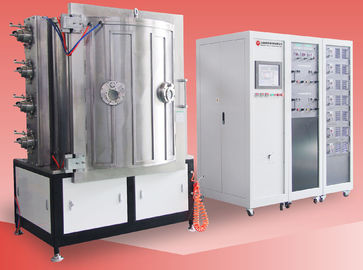

Máquina Specificaitons del chapado en oro de PVD
| MODELO | RTAS1000 | ||||||
| TECNOLOGÍA | Magnetrón que farfulla + galjanoplastia del ion del arco | ||||||
| MATERIAL | Acero inoxidable (S304) | ||||||
| TAMAÑO DE LA CÁMARA | Φ1000*H1000mm | ||||||
| TIPO DE LA CÁMARA | Cilindro, vertical, 1 puerta | ||||||
| SISTEMA DE LA FARFULLA | Exclusivamente diseño para la deposición negra fina de la película | ||||||
| MATERIAL DE LA DEPOSICIÓN | Aluminio, plata, cobre, Chrome, acero inoxidable, Aleación del níquel, del oro, de TiAl, del Au, AG etc. |
||||||
| FUENTE DE LA DEPOSICIÓN | 1 DC que farfulla + 1 fuente de ion + 6 arcos | ||||||
| GAS | Maneras MFC 4, AR, N2, O2, C2H2 | ||||||
| CONTROL | PLC (regulador programable de la lógica) + | ||||||
| SISTEMA DE BOMBA | SV200B - 1 sistema (Leybold) | ||||||
| WAU501 - 1 fija (Leybold) | |||||||
| TRP36 - 1 sistema | |||||||
| Bomba molecular de Turbo: 1 sistema | |||||||
| TRATAMIENTO PREVIO | Fuente de alimentación de farfulla/diagonal: 12 KILOVATIOS | ||||||
| SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger a operadores | ||||||
| ENFRIAMIENTO | Agua fría | ||||||
| PODER ELÉCTRICO | 480V/3 phases/60HZ (los E.E.U.U. obedientes) | ||||||
| 460V/3 phases/50HZ (Asia obediente) | |||||||
| 380V/3 phases/50HZ (EU-CE obediente) | |||||||
| HUELLA | L3000*W3000*H2000mm | ||||||
| PESO TOTAL | 7,0 T | ||||||
| HUELLA | (L*W*H) 5000*4000 *4000 MILÍMETRO | ||||||
| DURACIÓN DE CICLO | 30~40 minutos (dependiendo del material del substrato, geometría del substrato y condiciones ambientales) |
||||||
| MÁXIMO DEL PODER. | 60KW | ||||||
|
PODER MEDIO CONSUMO (APROXIMADAMENTE) |
30 KILOVATIOS |
Otros colores del IP
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
