Máquina metalizadora al vacío para espejos de automóviles / Sistema de metalizado al vacío para espejos automotrices de aluminio y cromo
Introducción a la máquina metalizadora al vacío para espejos de automóviles
La máquina tiene 2 técnicas: fuente de evaporación térmica y fuente de cátodos de pulverización catódica magnetrónica.Que es flexible para diferentes aplicaciones de espejos.
La pulverización catódica con magnetrón es un proceso de recubrimiento de plasma mediante el cual el material pulverizado se expulsa debido al bombardeo de iones a la superficie objetivo.La cámara de vacío de la máquina de recubrimiento por PVD se llena con un gas inerte, como el argón.Al aplicar un alto voltaje, se crea una descarga luminiscente, lo que resulta en la aceleración de los iones hacia la superficie del objetivo y un recubrimiento de plasma.Los iones de argón expulsarán materiales de pulverización catódica de la superficie objetivo (pulverización catódica), lo que dará como resultado una capa de recubrimiento pulverizada sobre los productos frente al objetivo

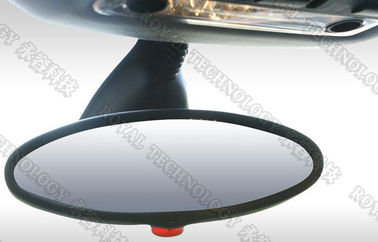

La fuente de evaporación térmica es un filamento de tungsteno para evaporar Cr o Al y obtener una capa de cromo/aluminio sobre el vidrio para formar espejos de alta reflexión.
En general, magnetrón pulverización catódica para pulverizar los materiales de cromo, acero inoxidable;Al y Cu se depositan con fuentes de evaporación térmica.

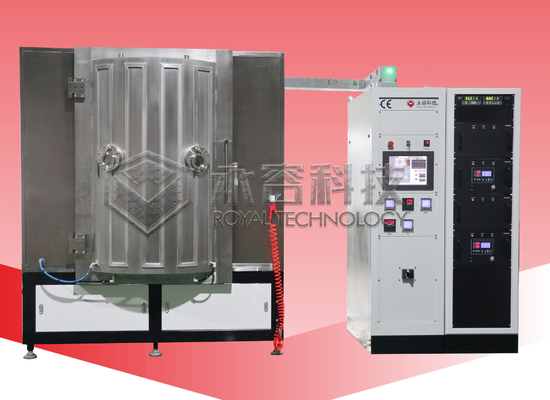

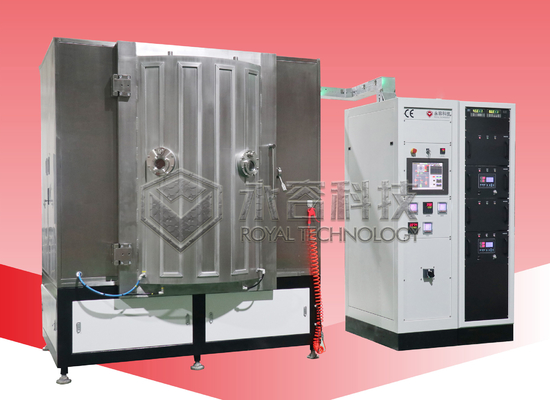

Características de la máquina metalizadora al vacío para espejos de automóviles
1. La cámara de vacío es una estructura de una sola puerta de tipo vertical hecha de acero inoxidable.Tamaño de la cámaraΦ1400~2500mm
2. El sistema de vacío está compuesto por una bomba mecánica, una bomba de raíces y una bomba de difusión.
3. Sistema de recubrimiento para arco de 10~28 o columna de arco de 1~4 o arco plano.
4. Fuente de alimentación de polarización de pulso de alta potencia.
5. El sistema de inflado tiene 1~4 conjuntos de instrumentos de control de flujo másico y una pantalla de flujo de gas.
6. El sistema de control eléctrico está equipado con dispositivos de alarma de sonido y luz para sobrecarga del circuito, corte de agua y corte de aire.
7. El sistema de control (pantalla táctil + PLC) muestra parámetros detallados en tiempo real y controla todo el proceso de producción de forma totalmente automática en el modo de funcionamiento automático.
Modelos de máquinas metalizadoras al vacío para espejos de automóviles
Modelo de sistema | RTEP1200-SPDC | RTEP1400-SPDC | RTEP1600-SPDC | |
Tamaño de la cámara | Diámetro | 1200mm | 1400mm | 1600mm |
Altura | 1400mm | 1600mm | 1800mm | |
Principal Actuación |
Presión máxima | 10-4Pa | ||
Presión de operación | De 1 ATM a 5x10-5 Pa en 15 minutos (sin carga) | |||
Ver ventanas | Establecer | 1 | ||
Número de filamentos |
PC | 18~22 | 20~24 | 20~26 |
Bombeo Sistema |
Grado anterior bomba |
70 L/s | 150 L/s | 150 L/s |
Bomba de raíces | 600L/S | 1200L/S | 1200L/S | |
Bomba de difusión | 17500L/S | 30000L/S | 60000L/S | |
Bomba de retención | 30 L/s | |||
Sistema de Monitoreo de Capas | monitor de cristal | Sensor único/cabezal de sensor de seis piezas | ||
Indicador de vacio | 1 cajero automático ~ 10-4 Pa | |||
Caja de control | Establecer | 1 | ||
Evaporación Fuente de alimentación |
30KW | 35KW | 50KW | |
objetivo de pulverización catódica | PC | 2~4 | ||
Evaporación Fuente de alimentación |
RF o CC | |||
Operación del sistema | Automático/Manual | |||
agua de refrigeración tasa de flujo |
100 l/min | 120 l/min | 150 L/min | |
alto vacío Válvula |
24 pulgadas | 36 pulgadas | 36 pulgadas | |
Válvula de desbaste | 6 pulgadas | 6 pulgadas | 8 pulgadas | |
Válvula delantera | 6 pulgadas | |||
Válvula de fuga | 2 pulgadas | |||
Válvula de retención (opción) |
1 pulgada | |||
Torre de enfriamiento | 15 RT (Presión del agua: 4 kg/ cm2; Caída de presión: 2 kg/ cm2) | |||
Agua de refrigeración | Entrada: 18 ℃;Salida: 25 ℃;Estándar: 20±1℃ | |||
Sistema de control eléctrico | SOCIEDAD ANÓNIMA | |||
Poder total Requisito |
75KW | 85KW | 95KW | |
Ambiente Requisito |
Sala Limpia Clase 100,000;pisos de epoxi;Aire acondicionado;temperatura 25±3 ℃;HUM50±10 |
Royal Technology proporciona todo el plan de fabricación de espejos para automóviles, desde el corte de vidrio, la limpieza, el doblado y el recubrimiento hasta el ensamblaje del proceso final.El diseño y el plan de toda la fábrica.
Comuníquese con nosotros para obtener más especificaciones, Royal Technology tiene el honor de brindarle soluciones de recubrimiento total.
