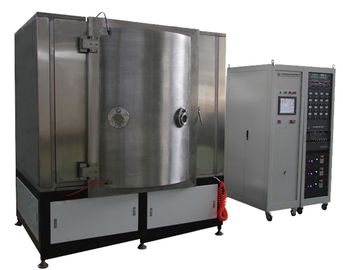

Sistema de la galjanoplastia de la máquina de la vacuometalización del tirador de puerta PVD/del tirador de puerta PVD de Zamak
Características de la máquina de la galjanoplastia del ion del tirador de puerta:
1. La cámara de vacío es la una puerta abierta vertical, 304 que el acero inoxidable fabrica, diámetro interno de la cámara de vacío de φ800mm-Φ2200mm;
2. limpie el sistema con la aspiradora por la bomba de paleta rotatoria, las raíces las bombas bombean y de difusión del aceite o constitución molecular de la bomba;
3. el magnetismo de la frecuencia intermedia de las aplicaciones 1-2 de sistema de capa para controlar la fuente de energía de la farfulla, tiene 1-2 pares de magnetismo no-equilibrado para controlar la blanco, y tiene 6-40 fuentes del arco.
4. fuente de energía del prejuicio del pulso de la eficacia alta;
5. Las aplicaciones del sistema de la gasificación producidas nacionalmente o el flujómetro total gaseoso de la importación, el metro del control de la cantidad del flujo del gas (demostración);
6. El circuito eléctrico del establecimiento del sistema eléctricamente controlado sobrecargado, cortó el abastecimiento de agua, muere el dispositivo de alarma de la acustoóptica;
7. el sistema de control (pantalla táctil +PLC), exhibición en tiempo real detalló parámetro, proceso de producción entero del control totalmente automático, y parámetro tecnológico de la memoria automática
Especificaciones de la máquina de la galjanoplastia del ion del tirador de puerta
| 1. Cámara | Estructura cilíndrica | abertura del Delantero-lado, acero inoxidable (S304), grueso: 14m m, proceso del trefilado del metal en superficie. Cubierta superior y sótano: cámara de enfriamiento de 30m m: agua, capas parcialmente dobles. | 3. Sistema del control y de la operación | Pantalla táctil de PLC+Color + Semi-auto auto/manualmente | |||||||
| Última presión | PA 7.0×10-4 (sin cámara cargada, vacía en la temperatura ambiente) | Dispositivos de seguridad numerosos para proteger los operadores y el equipo (agua, etc. actual) | |||||||||
| El escaparse | Menos que 0.6Pa sobre 1 hora después de apagan la máquina | Automatización de proceso y control; Procesos y registración de datos de funcionamiento de las recetas | |||||||||
| Tiempo de Pumpdown | A partir de 1 atmósfera a 2x10-2Pa≤15mins (sin cámara cargada, vacía en la temperatura ambiente) | Plataforma de la clave del administrador | |||||||||
| Tamaño interno | φ1400×1600 (H) milímetro | Auto-torneado de sistema | |||||||||
| 2. Sistema de la deposición de la capa | Sistema rotatorio | Estructura de conducción planetaria | 4. Las utilidades proveen (proporcionado por el usuario) | Monte el espacio | 20 sqm * altura de 2,8 m | ||||||
| Especificaciones del estante | Max. Substrate Load: 150KG; Velocidad: 1-8 diseño exclusivo (ajustable) de la RPM por Vakia para asegurar formity y estabilidad de las capas. Qty planetario de Roces. : CAC416, 12 barras x Φ130 milímetro es estándar | Agua y suministro de gas | consumo de agua de 1.Water 1): Corriente de 0.2-0.3MP/CM2 2): temperatura del agua de ≥10L/min 3): gas de ≤25℃ 2.: C2H2, O2, AR, N2, (el >99.99%) | ||||||||
| Bombas de vacío | bomba de vacío de pistón rotatorio 1x (mecánica) bomba de vacío rotatoria de la paleta 1x (el sostenerse) bomba de vacío de raíces 1x bomba de difusión 1x |
Fuente de alimentación | 3 fases, el AC380V±5% 50HZ; Cable de toma de tierra: <3Ω | ||||||||
| Fuentes de la deposición | Arco circular dirigido catódico: 14 sistemas, dimensiones: diseño exclusivo de φ100×40mm por Vakia | Compresor de aire | ≥7.5P | ||||||||
| Calefacción | calentadores, hasta 300℃. | Envase del aire | ³ de ≥2m | ||||||||
| Gas metros de flujo total | (AR, N2, C2H2, O2) argón, nitrógeno y Ethyne, oxígeno, 4 canales | Refrigerador de agua | 15P |
||||||||

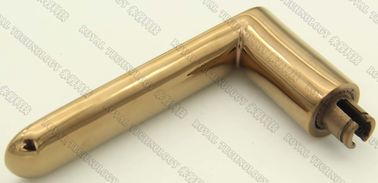

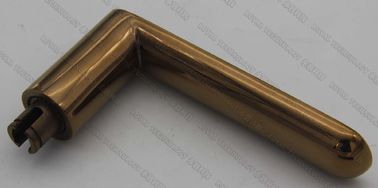

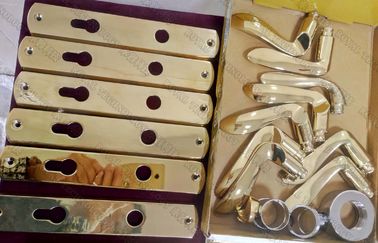

Los tiradores de puerta del metal se hacen generalmente de Zamak (aleación del cinc) o aleación de aluminio, es crucial dar finales finales hermosos con diversos colores. La tecnología de la galjanoplastia del ion de PVD ha utilizado tan bien en este uso. Después del tratamiento previo superficial apropiado antes de la capa de PVD, como el pulido, el cepillado, o pulir con chorro de arena; el sistema de la galjanoplastia de PVD da diversos colores de PVD: oro, negro, marrón, gris, cromo, oro color de rosa etc.
Las películas depositadas son metal puro o capas múltiples como la lata, tic, ZRN, CrN, TiAlN, con los colores brillantes, la adherencia fuerte y la protección excelente del rasguño, tarifa de deposición rápida, buena difracción.
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
