Máquina de cristal de la galjanoplastia del ion del candelero PVD

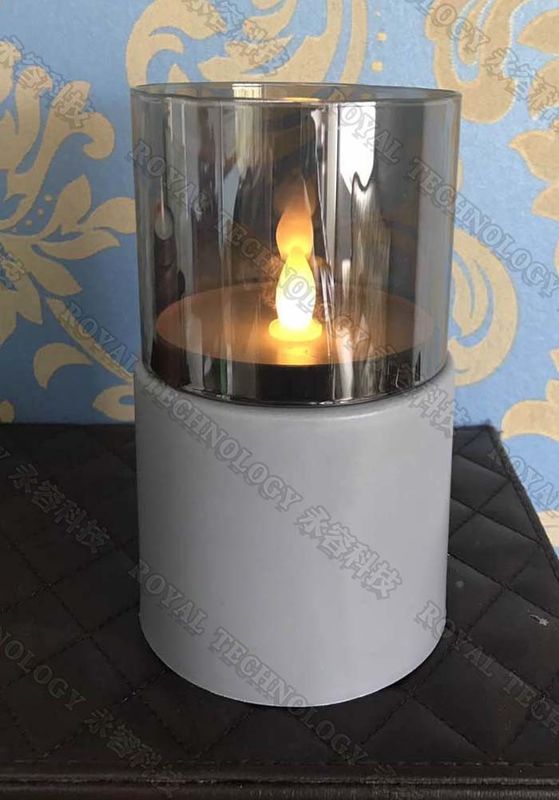

Color de cristal de la capa del candelero: oro, oro color de rosa, plata, azul colorido, del zafiro, etc. negro.
Películas de cristal de la capa del candelero: Lata, CrN, ZRN, TiCN, TiCrN, TiNC, TiALN
Observación: Adaptado especialmente según los clientes productos y requisitos de proceso.
La máquina de cristal de la galjanoplastia del ion del candelero PVD es un equipo de la vacuometalización del lote que adopta método de la vacuometalización, para cubrir la película de aluminio y la película protectora de SiOx en la superficie del substrato. Consiste principalmente fuente la cámara de vacío, el sistema de bombeo del vacío, el sistema de la rotación, de la evaporación del Al, sistema neumático, y el sistema de control eléctrico etc. Es una tecnología madura con la operación simple, deposición rápida, eficacia alta. Puede también cubrir el substrato complicado de la forma.
GENERAL:
Una variación en el vacío que metaliza (el arco de la evaporación/del cátodo de Filiment/farfulla) la “deposición llamada de la presión baja.”
• No utiliza el retiro completo de la atmósfera (el vacío)
• Utiliza un basecoat, pero un molde altamente pulido/los materiales amorfos no necesita.
• La deposición es muy uniforme y controlada.
• Crea un aspecto muy brillante (varía con color del grueso y del basecoat)
• Los materiales que oxidan deben estar revestidos superior - es la metalización, no plateando.
• Óxidos de aluminio, cromo, acero inoxidable.
• No oxida - ninguna capa superior requerida.
Modelos de máquina estándar de la vacuometalización del arco
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Tamaño interno de la cámara | 900x1100m m | 1000x1200m m | 1250x1350m m | 1400x1600m m | 1600x1600m m | ||||||
| Tipo de la fuente de alimentación | Fuente de alimentación del arco, fuente de alimentación del filamento, fuente de alimentación diagonal del pulso | ||||||||||
| Estructura de la cámara de vacío | Estructura de puerta principal vertical, dispositivo de escape posterior del aire y cámara de la refrigeración por agua de la doble-capa | ||||||||||
| Material de la cámara de vacío | acero inoxidable 304/316L | ||||||||||
| Último vacío | 6.0x10-4Pa (cámara de descarga, limpia, de sequía) | ||||||||||
| Velocidad de bombeo del vacío | de la atmósfera a los minutos de 8.0*10-3Pa ≤15 | ||||||||||
| Sistema de bombeo del vacío | La bomba de difusión o la bomba molecular + arraiga la bomba + bomba mecánica + sosteniendo la bomba (el modelo específico se puede seleccionar según requisitos de cliente) |
||||||||||
| Fuente del arco | 6 unidades o 8 unidades |
8 unidades o 10 unidades |
10 unidades o 12 unidades |
14 unidades o 16 unidades |
16 unidades o 18 unidades |
||||||
| Fuente de alimentación diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Conducción del modelo | Revolución y rotación planetarias, regulación variable de la velocidad de la frecuencia (controlable y ajustable) |
||||||||||
| Sistema de calefacción | Controlable y ajustable de temperatura ambiente a 450°C (Control de la temperatura del PID) |
||||||||||
| MFC | 3-path o control de flujo del gas de 4 trayectorias y sistema de visualización de proceso, sistema del gasear automático selectivo | ||||||||||
| Sistema de enfriamiento | Riegue el modo de enfriamiento de la circulación, la torre de agua de enfriamiento o el sistema industrial del refrigerador de agua o profundo de enfriamiento. (Proporcionado por los clientes) | ||||||||||
| Modo de control | Modo de la integración, operación de la pantalla táctil, PLC o control informático manual/automático | ||||||||||
| Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarma y protección | Alarme la escasez de agua, sobre corriente y la sobretensión, circuito abierto y otras condiciones anormales de las bombas, blancos y así sucesivamente y ejecute las medidas protectoras relevantes y la función del dispositivo de seguridad eléctrico | ||||||||||
| Área del equipo | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Otros parámetros técnicos | Presión de agua ≥0.2MPa, temperatura del agua ≤25°C, presión de aire 0.5-0.8MPa | ||||||||||
| Observaciones | La configuración específica del equipo de la capa se puede diseñar según requisitos de proceso de los productos de la capa | ||||||||||
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
