La máquina de la galjanoplastia de la película fina de las sujeciones y de las colocaciones PVD/la decoración nana de la película fina PVD acaba
¿Cómo la capa de PVD trabaja?
El metal sólido se vaporiza o se ioniza en un ambiente del alto vacío y se deposita en los materiales eléctricamente conductores como películas de un metal puro o de la aleación del metal. Cuando un gas reactivo, tal como nitrógeno, oxígeno o un gas hidrocarburo-basado se introduce al vapor metálico, crea el nitruro, óxido, o las capas del carburo como el vapor metálico fluyen, químicamente reaccionan con los gases. La capa de PVD se debe hacer en una cámara especializada de la reacción de modo que el material vaporizado no reaccione con ninguna contaminantes que estarían de otra manera presente en el cuarto.
Durante el proceso de la capa de PVD, los parámetros de proceso se supervisan y se controlan de cerca de modo que la dureza resultante de la película, la adherencia, la resistencia química, la estructura de la película, y otras propiedades sean repetibles para cada uno corrida. La diversa capa de PVD se utiliza para aumentar resistencia de desgaste, para reducir la fricción, para mejorar aspecto, y para alcanzar otros aumentos del funcionamiento.
Para depositar los materiales de la pureza elevada tales como titanio, el cromo, o el circonio, plata, oro, aluminio, cobre, acero inoxidable, el proceso físico de la capa de PVD utiliza uno de varios diversos métodos de la capa de PVD, incluyendo:
Evaporación del arco
Evaporación termal
DC/MF que farfulla (el bombardeo de iones)
Deposición del haz de ion
Galjanoplastia del ion
Farfulla aumentada
Cada uno de estos métodos pertenece en la categoría overarching de “deposición de vapor física”.
Propiedades de la película fina de PVD

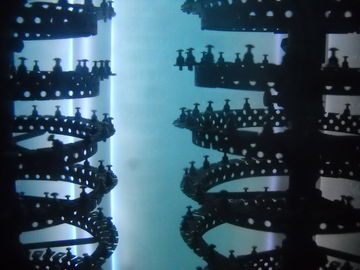

La máquina de la galjanoplastia de la película fina de las sujeciones PVD de la precisión se aplica con las sujeciones y las colocaciones como los tornillos, pernos, agolpamientos, colocaciones, casquillos usados en los cosméticos, productos electrónicos, máquinas mecánicas, las industrias del automóvil están utilizando extensamente la tecnología de PVD para conseguir la variedad de colores de Panton, la gama de oro, el negro, el azul, el gris, la plata, el arco iris, el bronce, el champage etc.
Fuentes de la deposición de la máquina de la galjanoplastia de la película fina de las sujeciones PVD de la precisión
Fuentes circulares dirigidas del arco para la evaporación de la blanco sólida del metal;
2 pares de frecuencia intermedia unblanced los cátodos de la farfulla para la deposición de la capa de la película fina del grafito;

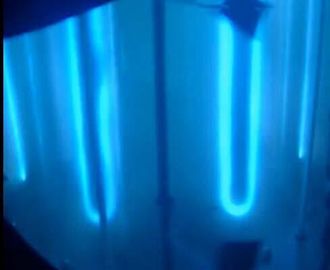

Fuente de alimentación diagonal para que bomboardment del ion forme el área del plasma para el tratamiento previo;
Unidad linear de la fuente de ion del ánodo (para opcional) proceso de PACVD y de PECVD;
Cryopump (Polycold) para la condensación molecular del agua (para opcional)

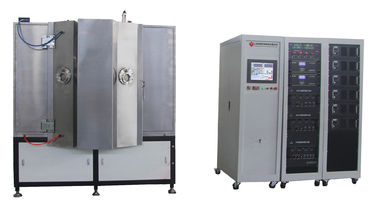

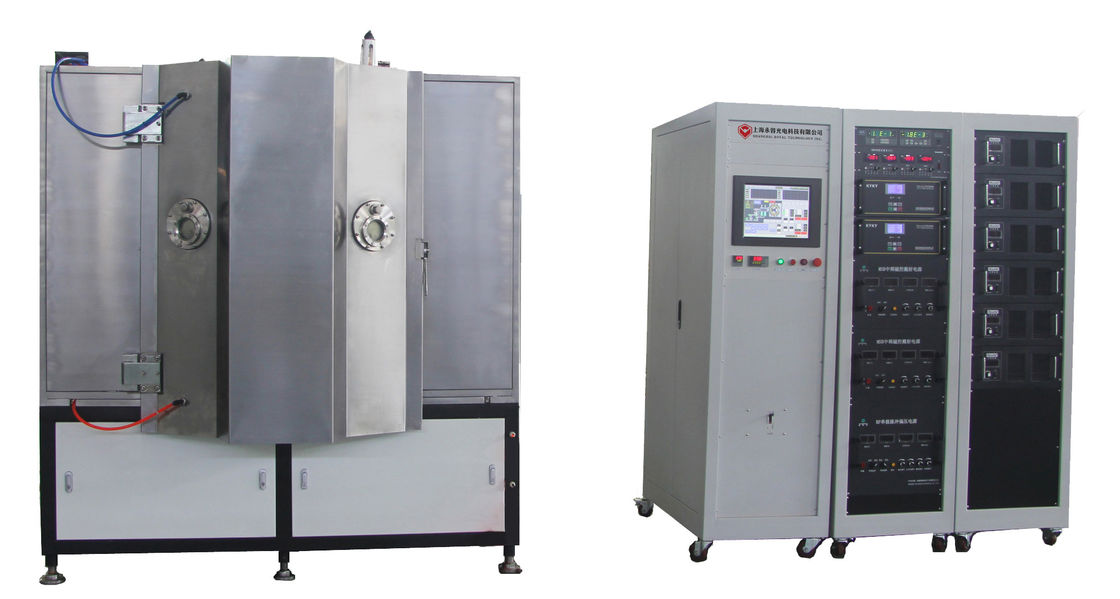

Estructuras de la máquina de la galjanoplastia de la película fina de las sujeciones PVD de la precisión
1. cámara de vacío
2. sistema de bombeo de vacío de Rouhging (paquete de la bomba del forro)
3. sistema de bombeo de alto vacío (magnético bomba molecular de la suspensión)
4. sistema eléctrico del control y de la operación
5. sistema de la instalación de Auxiliarry (subsistema)
6. sistema de la deposición: Cátodo de la farfulla de la frecuencia intermedia, fuente de alimentación de la frecuencia intermedia, fuente de ion diagonal de la fuente de alimentación para opcional
Película fina de las sujeciones PVD de la precisión que platea el funcionamiento de Machin
1. última presión del vacío: mejore que los torres 5.0×10-6.
2. presión de funcionamiento del vacío: Torres 1.0×10-4.
3. tiempo de Pumpingdown: a partir de 1 atmósfera a 1.0×10-4 Torr≤ 3 minutos (la temperatura ambiente, seca, limpia y vacia la cámara)
4. metalización del material (que farfulla + evaporación del arco): Ni, Cu, AG, Au, Ti, Zr, Cr, lata, tic, TiAlN, CrN, CrC, etc.
5. modelo de funcionamiento: Automáticamente /Semi-Auto/ lleno manualmente
Película fina de las sujeciones PVD de la precisión que platea las especificaciones de Machin
MODELO | RTAC1250-SPMF | ||||||
TECNOLOGÍA | Magnetrón de la frecuencia intermedia que farfulla + galjanoplastia del ion | ||||||
MATERIAL | Acero inoxidable (S304) | ||||||
TAMAÑO DE LA CÁMARA | Φ1250 * H1250mm | ||||||
TIPO DE LA CÁMARA | Cilindro, vertical, 1 puerta | ||||||
SISTEMA DE LA FARFULLA | Exclusivamente diseño para la deposición negra fina de la película | ||||||
MATERIAL DE LA DEPOSICIÓN | Aluminio, plata, cobre, Chrome, acero inoxidable, Níquel |
||||||
FUENTE DE LA DEPOSICIÓN | 2 sistemas que la farfulla cilíndrica de la frecuencia intermedia apunta + 8 dirigieron fuentes catódicas del arco + la fuente de ion para opcional | ||||||
GAS | Maneras MFC 4, AR, N2, O2, C2H2 | ||||||
CONTROL | PLC (regulador programable de la lógica) + | ||||||
SISTEMA DE BOMBA | SV300B - 1 sistema (Leybold) | ||||||
WAU1001 - 1 fija (Leybold) | |||||||
D60T- 1 sistema (Leybold) | |||||||
Bombas moleculares de Turbo: 2* F-400/3500 | |||||||
TRATAMIENTO PREVIO | Fuente de alimentación diagonal: Kilovatio 1*36 | ||||||
SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger a operadores | ||||||
ENFRIAMIENTO | Agua fría | ||||||
PODER ELÉCTRICO | 480V/3 phases/60HZ (los E.E.U.U. obedientes) | ||||||
460V/3 phases/50HZ (Asia obediente) | |||||||
380V/3 phases/50HZ (EU-CE obediente) | |||||||
HUELLA | L3000*W3000*H2000mm | ||||||
PESO TOTAL | 7,0 T | ||||||
HUELLA | (L*W*H) 5000*4000 *4000 MILÍMETRO | ||||||
DURACIÓN DE CICLO | 30~40 minutos (dependiendo del material del substrato, geometría del substrato y condiciones ambientales) |
||||||
MÁXIMO DEL PODER. | 155 KILOVATIOS | ||||||
PODER MEDIO CONSUMO (APROXIMADAMENTE) |
75 KILOVATIOS |
Los tamaños modificados para requisitos particulares de la máquina están también disponibles basados en productos exigidos especificados.
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
