Machine/PVD de capa de película metálica que procesan/la vacuometalización trabajan a máquina la máquina de capa de la película fina de PVD
Descripción de producto
La máquina de capa del ion del multi-arco del vacío es un producto respetuoso del medio ambiente de alta tecnología para la capa del metal, del vidrio y de la superficie. Después de que la capa por esta máquina pueda mejorar la industria de la dureza de los objetos, de la resistencia de desgaste, del uso de la resistencia etc… incluyendo la industria del reloj (correa, caso, dial), la industria de la cerámica de cristal (vajilla de cristal, artes de cerámica), industria de hardware (mercancías, botones de puerta, cerraduras sanitarios), industria de la arquitectura (placa de acero inoxidable, verjas de la escalera, columnas), industria del molde de la precisión (molde estándar del sacador, formando el molde), equipa la industria (brocas, cortadores del carburo, brochas, afeitando las cabezas), industria del automóvil (pistón, aros del émbolo, ruedas de la aleación) así como las plumas y los vidrios etc…. La película hace la superficie del producto más hermosa y más usable.
Propiedades de la película fina de PVD

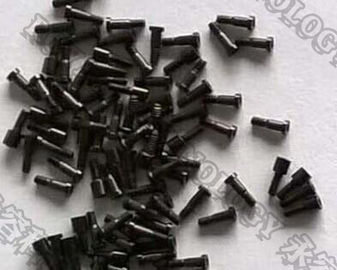

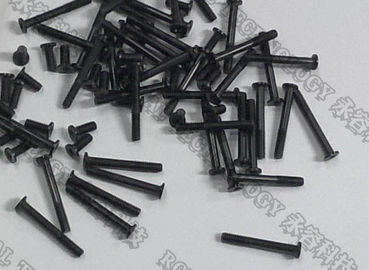

La máquina de la galjanoplastia de la película fina de las sujeciones PVD de la precisión se aplica con las sujeciones y las colocaciones como los tornillos, pernos, agolpamientos, colocaciones, casquillos usados en los cosméticos, productos electrónicos, máquinas mecánicas, las industrias del automóvil están utilizando extensamente la tecnología de PVD para conseguir la variedad de colores de Panton, la gama de oro, el negro, el azul, el gris, la plata, el arco iris, el bronce, el champage etc.
Fuentes de la deposición de la máquina de la galjanoplastia de la película fina de las sujeciones PVD de la precisión
Fuentes circulares dirigidas del arco para la evaporación de la blanco sólida del metal;
2 pares de frecuencia intermedia unblanced los cátodos de la farfulla para la deposición de la capa de la película fina del grafito;
Fuente de alimentación diagonal para que bomboardment del ion forme el área del plasma para el tratamiento previo;
Unidad linear de la fuente de ion del ánodo (para opcional) proceso de PACVD y de PECVD;
Cryopump (Polycold) para la condensación molecular del agua (para opcional)

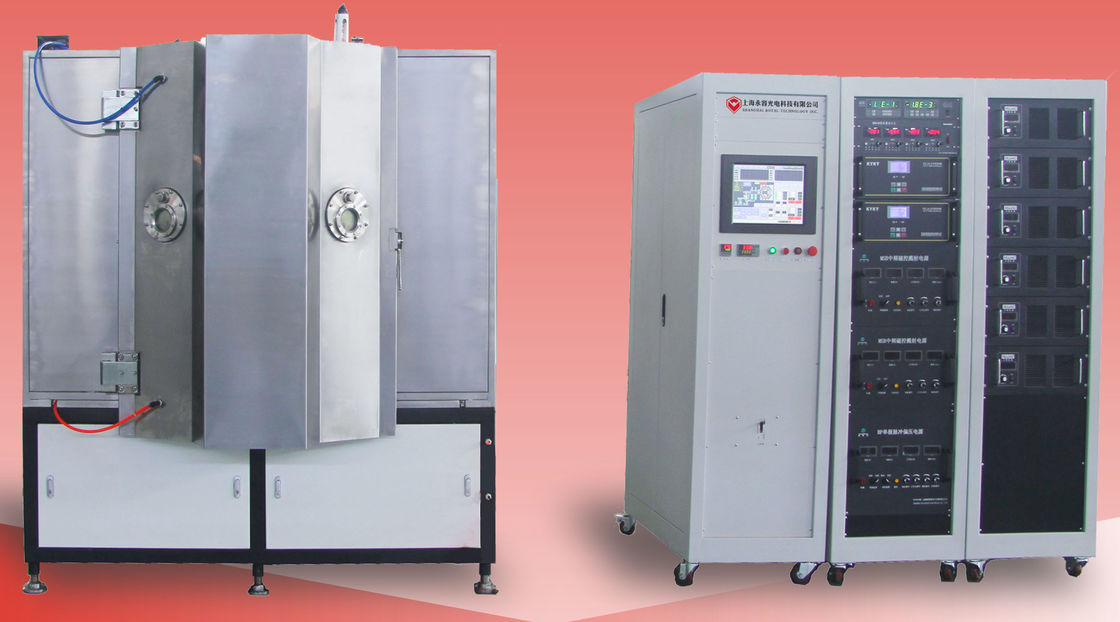

Estructuras de la máquina de la galjanoplastia de la película fina de las sujeciones PVD de la precisión
1. cámara de vacío
2. sistema de bombeo de vacío de Rouhging (paquete de la bomba del forro)
3. sistema de bombeo de alto vacío (magnético bomba molecular de la suspensión)
4. sistema eléctrico del control y de la operación
5. sistema de la instalación de Auxiliarry (subsistema)
6. sistema de la deposición: Cátodo de la farfulla de la frecuencia intermedia, fuente de alimentación de la frecuencia intermedia, fuente de ion diagonal de la fuente de alimentación para opcional
Película fina de las sujeciones PVD de la precisión que platea el funcionamiento de Machin
1. última presión del vacío: mejore que los torres 5.0×10-6.
2. presión de funcionamiento del vacío: Torres 1.0×10-4.
3. tiempo de Pumpingdown: a partir de 1 atmósfera a 1.0×10-4 Torr≤ 3 minutos (la temperatura ambiente, seca, limpia y vacia la cámara)
4. metalización del material (que farfulla + evaporación del arco): Ni, Cu, AG, Au, Ti, Zr, Cr, lata, tic, TiAlN, CrN, CrC, etc.
5. modelo de funcionamiento: Automáticamente /Semi-Auto/ lleno manualmente
Película fina de las sujeciones PVD de la precisión que platea las especificaciones de Machin
MODELO | RTAC1250-SPMF | ||||||
TECNOLOGÍA | Magnetrón de la frecuencia intermedia que farfulla + galjanoplastia del ion | ||||||
MATERIAL | Acero inoxidable (S304) | ||||||
TAMAÑO DE LA CÁMARA | Φ1250 * H1250mm | ||||||
TIPO DE LA CÁMARA | Cilindro, vertical, 1 puerta | ||||||
SISTEMA DE LA FARFULLA | Exclusivamente diseño para la deposición negra fina de la película | ||||||
MATERIAL DE LA DEPOSICIÓN | Aluminio, plata, cobre, Chrome, acero inoxidable, Níquel |
||||||
FUENTE DE LA DEPOSICIÓN | 2 sistemas que la farfulla cilíndrica de la frecuencia intermedia apunta + 8 dirigieron fuentes catódicas del arco + la fuente de ion para opcional | ||||||
GAS | Maneras MFC 4, AR, N2, O2, C2H2 | ||||||
CONTROL | PLC (regulador programable de la lógica) + | ||||||
SISTEMA DE BOMBA | SV300B - 1 sistema (Leybold) | ||||||
WAU1001 - 1 fija (Leybold) | |||||||
D60T- 1 sistema (Leybold) | |||||||
Bombas moleculares de Turbo: 2* F-400/3500 | |||||||
TRATAMIENTO PREVIO | Fuente de alimentación diagonal: Kilovatio 1*36 | ||||||
SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger a operadores | ||||||
ENFRIAMIENTO | Agua fría | ||||||
PODER ELÉCTRICO | 480V/3 phases/60HZ (los E.E.U.U. obedientes) | ||||||
460V/3 phases/50HZ (Asia obediente) | |||||||
380V/3 phases/50HZ (EU-CE obediente) | |||||||
HUELLA | L3000*W3000*H2000mm | ||||||
PESO TOTAL | 7,0 T | ||||||
HUELLA | (L*W*H) 5000*4000 *4000 MILÍMETRO | ||||||
DURACIÓN DE CICLO | 30~40 minutos (dependiendo del material del substrato, geometría del substrato y condiciones ambientales) |
||||||
MÁXIMO DEL PODER. | 155 KILOVATIOS | ||||||
PODER MEDIO CONSUMO (APROXIMADAMENTE) |
75 KILOVATIOS |
Los tamaños modificados para requisitos particulares de la máquina están también disponibles basados en productos exigidos especificados.
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
