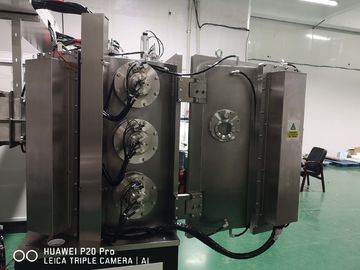

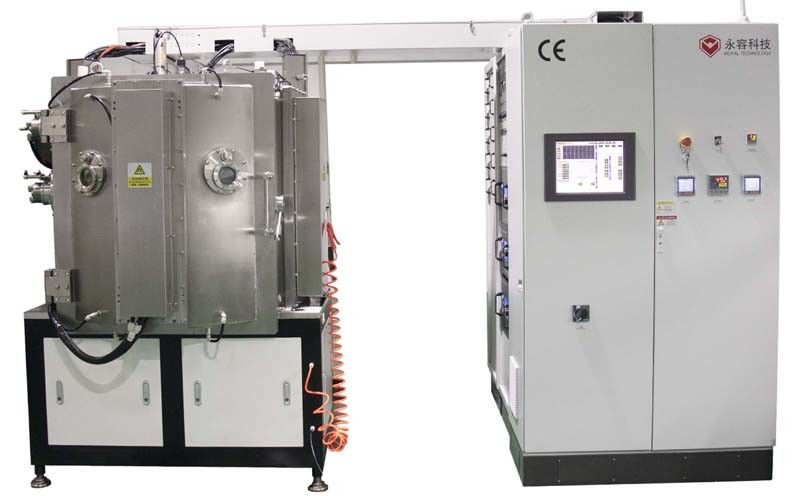

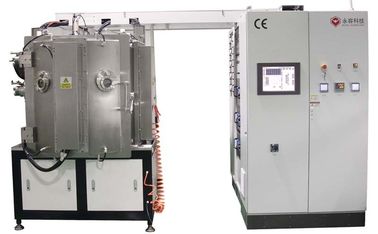

Esta máquina es conveniente al sistema de la vacuometalización de la producción industrial. Equipa una fuente grande de la evaporación del ion del arco del llano del tamaño y puede alto rendimiento del deposite difícilmente de película metálica por tecnología de la evaporación del arco, tal como lata, TiCN, AlTiN y toda clase de otra película especial según los requisitos de cliente.
Esta máquina se puede utilizar para la CAPA TITANIUM COMPUESTA DE RELLENO de las HERRAMIENTAS DENTALES de la MANO de los INSTRUMENTOS del PLÁSTICO
Especificaciones de la máquina de capa de la película fina
| MODELO | RTSP1010 | |||||||
| TECNOLOGÍA | Magnetrón del proceso de PECVD que farfulla + fuente de ion | |||||||
| MATERIAL DE LA CÁMARA | Acero inoxidable (S304) | |||||||
| TAMAÑO DE LA CÁMARA | Φ1000*1000mm (h) | |||||||
| TIPO DE LA CÁMARA | Cámara del octaedro regular, 2 puertas | |||||||
| ESTANTE DE LA ROTACIÓN Y SISTEMA DE LA PLANTILLA | 6 satélite (de 8), peso máximo: 400kgs | |||||||
| FUENTES DE ALIMENTACIÓN | Qty. de la farfulla: Kilovatio 2*24 en diagonal de fuente de alimentación: la fuente de alimentación de 1*24W AE para el alimentación de la fuente de ion de la opción fuente 2 sistemas, fuente de alimentación de los AE para la opción | |||||||
| MATERIAL DE LA DEPOSICIÓN | Cr/C | |||||||
| FUENTE DE LA DEPOSICIÓN |
cátodos de la farfulla de 2 pares (4 pedazos) + 2 áreas de capa de la fuente de ion: Dia800mm*H550mm; Área de la uniformidad: el ±10~15% |
|||||||
| CONTROL | PLC (regulador programable de la lógica) + pantalla táctil (modelos de operación semi-autos de manual+ auto+) | |||||||
| SISTEMA DE BOMBA | Bomba de paleta rotatoria: SV300B - 1 sistema (Leybold) | |||||||
| Bomba de las raíces: WAU1001 - 1 sistema (Leybold) | ||||||||
| Sostener la bomba: D60C-1set- (Leybold) | ||||||||
| Bomba molecular de la suspensión del rotor de Magnetric: MAG2200 - 2 sistemas (Leybold) | ||||||||
| REGULADOR DEL FLUJO TOTAL DEL GAS | 3 canales, hechos en América (marca de MKS) | |||||||
| INDICADOR DE VACÍO | Modelo: ZDF-X-LE, hecho en China | |||||||
| Fuente de ion linear | 2 pedazos que pretrataban, limpieza del plasma + ayudaron a la deposición | |||||||
| SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger operadores y el equipo | |||||||
| CALEFACCIÓN | Calentadores: 20KW. Temporeros máximos.: 400℃ | |||||||
| ENFRIAMIENTO | Refrigerador industrial (agua fría) | |||||||
| MÁXIMO DEL PODER. | 100KW (aproximadamente) | |||||||
| CONSUMO DE ENERGÍA MEDIA | 45 kilovatios (aproximadamente) | |||||||
| PESO BRUTO | T (aproximadamente) | |||||||
| IMPRESIÓN DEL PIE | (L*W*H) 4000*4000 *4000 MILÍMETRO | |||||||
| PODER ELÉCTRICO | CA 380V/3 phases/50HZ | |||||||
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
