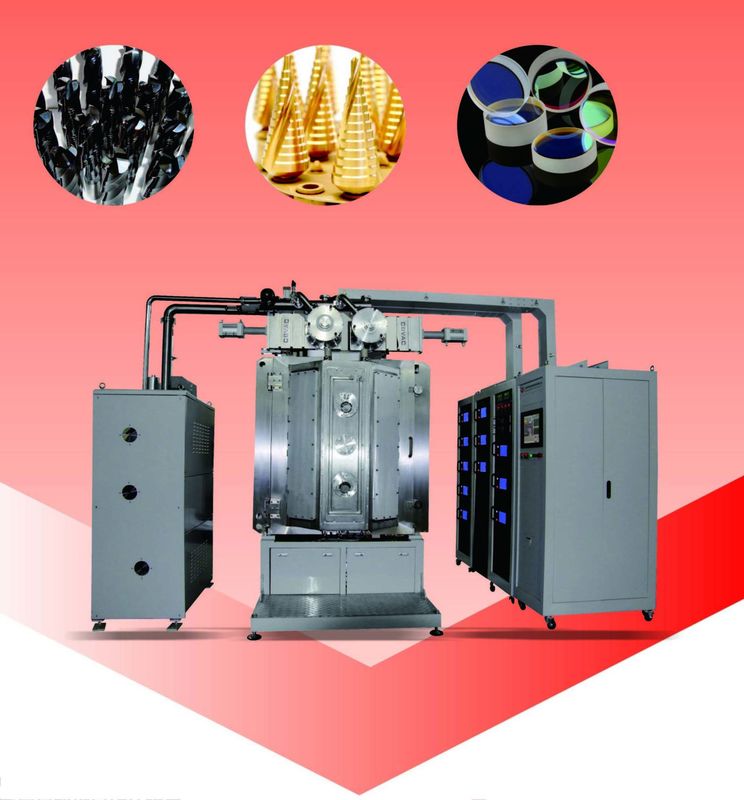

Tecnología Real Multi950
——Máquina de deposición al vacío PVD + PECVD
La máquina Multi950 es un sistema personalizado de deposición al vacío de múltiples funciones para I+D.
Después de intensos intercambios con el equipo de la Universidad de Shanghái dirigido por el profesor Chen, finalmente confirmamos el diseño y la configuración para cumplir con sus aplicaciones de I+D.Este sistema puede depositar película DLC transparente con el proceso PECVD, recubrimientos duros en herramientas y película óptica con cátodo de pulverización catódica.Sobre la base de este concepto de diseño de máquina piloto, hemos desarrollado otros 3 sistemas de recubrimiento posteriormente:
1. Recubrimiento de placa bipolar para vehículos eléctricos de celda de combustible - FCEV1213
2. Cobre chapado directo de cerámica- DPC1215
3. Sistema de pulverización catódica flexible: sistema de chapado en oro de PCB de cobre
Estas 3 máquinas tienen una cámara octogonal, lo que permite actuaciones flexibles y fiables en diversas aplicaciones.Satisface los procesos de recubrimiento y requiere muchas capas de metal diferentes: Al, Cr, Cu, Au, Ag, Ni, Sn, SS y muchos otros metales no ferromagnéticos.Además, la unidad de fuente de iones mejora de manera eficiente la adhesión de películas en diferentes materiales de sustrato con su rendimiento de grabado con plasma y el proceso PECVD para depositar algunas capas a base de carbono.
El Multi950 es el hito de los sistemas de recubrimiento de diseño avanzado para Royal Technology.Gracias a los estudiantes de la Universidad de Shanghái y al profesor Yigang Chen, que los lideró con su dedicación creativa y desinteresada, pudimos convertir su valiosa información en una máquina de última generación.
En el año 2018, tuvimos otro proyecto de cooperación con el profesor Chen,
la deposición de material C-60 por método de evaporación térmica inductiva.
El Sr. Yimou Yang y el profesor Chen fueron fundamentales para estos proyectos innovadores.
Ventajas técnicas
Caracteristicas de diseño
1. Flexibilidad: cátodos de arco y pulverización catódica, las bridas de montaje de la fuente de iones están estandarizadas para un intercambio flexible

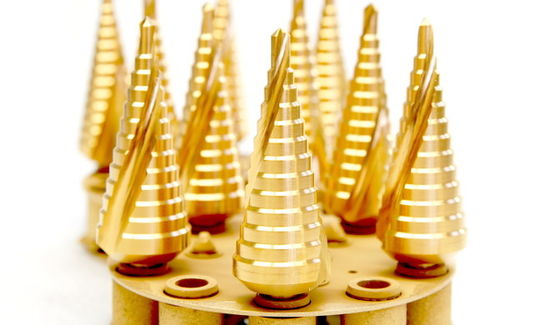

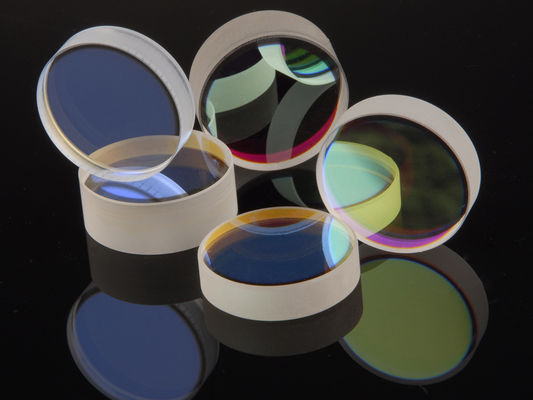

2. Versatilidad: Puede depositar una variedad de metales base y aleaciones;recubrimientos ópticos, recubrimientos duros, recubrimientos blandos, películas compuestas y películas lubricantes sólidas sobre sustratos de materiales metálicos y no metálicos
3. Diseño sencillo: estructura de 2 puertas, apertura delantera y trasera para un fácil mantenimiento
Especificaciones técnicas
Modelo: Multi-950
Cámara de deposición (mm)
Diámetro x Altura: φ950 x 1350
Fuentes de depósito: 1 par de cátodos de pulverización catódica MF
1 par de PECVD
8 juegos de cátodos de arco
1 juego de fuente de iones lineales
Zona de uniformidad de plasma (mm): φ650 x H750
Carrusel: 6 xφ300
Potencias (KW) Polarización: 1 x 36
Potencia de pulverización MF (KW): 1 x 36
PECVD (KW): 1 x36
Arco (KW): 8 x 5
Fuente de iones (KW): 1 x 5
Sistema de control de gas MFC: 4 + 1
Sistema de calefacción: 18KW, hasta 500 ℃, con control PID de pareja térmica
Válvula de compuerta de alto vacío: 2
Bomba turbomolecular: 2 x 2000L/S
Bomba Roots: 1 x 300L/S
Bomba rotativa de paletas: 1 x 90 m³/h + 1 x 48 m³/h
Huella (L x An x Al) mm: 3000 * 4000 * 3200
Potencia Total (KW): 150
Diseño
Tiempo de construcción: 2015
Ubicación: Universidad de Shanghái, China
