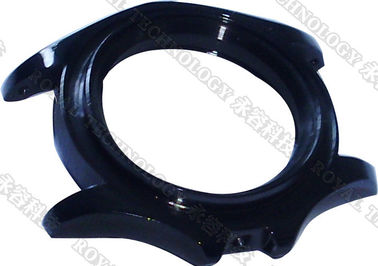

Máquina de capa de la película fina de las sujeciones PVD de la precisión, película fina nana negra PVD Depostion, capa de las bandas de reloj DLC
Máquina de capa del ion de la eficacia, inofensivo y no contaminante. Tiene las características de la tarifa de deposición rápida, de la gran tarifa de la ionización, de la energía grande del ion, de la operación fácil, del bajo costo, de la capacidad productiva grande, del etc. Es la tecnología más avanzada para substituir manera de electrochapado tradicional.

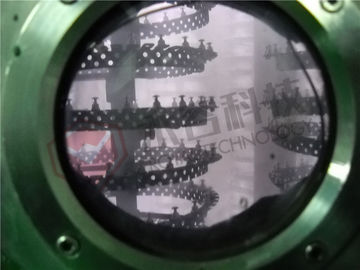

La máquina es principalmente diseño para las piezas apropiadas sanitarias de las mercancías/del cuarto de baño. Ha equipado de varias fuentes eléctricas de la evaporación del arco del tamaño grande y el sistema de capa de la farfulla del magnetrón, depositar la película decorativa del metal del alto rendimiento en latón, aleación del cinc, acero inoxidable, plástico y otras piezas de metal emerge. Puede conseguir todos los tipos de series del color del metal en el substrato. La película de la capa incluye el iCN de la lata, del Zr, de T, ZrCN, CrN, CrCN, latón, el bronce, la serie del color del cromo etc. incluye AF, SN, BN, VF, BV, G, BX, TB, AF, SN, 96CB, CB, TXB, CONTRA, S, BS, BRZ, BGD, PGD y así sucesivamente. Puede conseguir diversos colores ajustando técnicas de la capa. Se utiliza en gran parte en el campo sanitario de las mercancías de la cocina de las mercancías.
CARACTERÍSTICAS
Tiene el trabajo confiable, la buena repetibilidad y consistencia., la tarifa de deposición rápida, la alta adherencia, la película fina, el etc. La película de la capa es densa y dureza con coeficiente bajo de la fricción, guardar la suavidad de la superficie original del objeto, la buena flexibilidad, duras romperse y de caer.
El equipo hace la automatización completa de la tecnología de la capa viene verdad. Utiliza la técnica de la vacuometalización para cubrir en la superficie de la materia prima. Tiene las características del bajo costo, de la alta tarifa de la calificación, de la protección del medio ambiente etc. del verde.
| Especificación técnica de la máquina de la galjanoplastia del acero inoxidable PVD | |||
| Modelo | RTAC1008-SPMF | RTAC1250-SPMF | RTAC1612-SPMF |
| Tamaño eficaz de la cámara | Φ1000 x H800mm | Φ1250 x H1250mm | Φ1600 x H1200mm |
| Fuentes de la deposición |
Cátodo de la farfulla del arco del cilindro (arco circular dirigido para la opción) +MF + Fuente de ion linear |
||
|
Sistema de bombeo de vacío (Leybold bombea + la bomba molecular de Turbo)
|
SV300B - 1 sistema (³ /hr de los 300m) | SV300B - 1 sistema (³ /hr de los 300m) | SV300B - sistema 2 (³ /hr de los 300m) |
|
WAU1001-1set (³ /hr del 1000m) |
WAU1001-1set (³ /hr del 1000m) |
WAU2001-1set (³ /hr del 1000m) |
|
| D60T- 1 sistema (³ /hr de los 60m) | D60T- 1 sistema (³ /hr de los 60m) | D60T- 1 sistema (³ /hr de los 60m) | |
|
Bombas moleculares de Turbo: 2 sistemas (3500L/S) |
Bombas moleculares de Turbo: 2 sistemas (3500L/S) |
Bombas moleculares de Turbo: 3 sistemas (3500L/S) |
|
| Fuente de alimentación de la farfulla | 1*24KW (FRECUENCIA INTERMEDIA) | 2*36KW (FRECUENCIA INTERMEDIA) | 3*36KW (FRECUENCIA INTERMEDIA) |
| Fuente de alimentación del arco | 6*5KW | 7*5KW | 8*5KW |
| Fuente de alimentación diagonal | 1*24KW | 1*36KW | 1*36KW |
| Roces planetarios | 6/8 | 12/16 | 20 |
| Calentadores | 6*2.5KW | 8*2.5KW | 9*2.5KW |
| Último vacío | 9.0*10-4Pa (vacío, limpio, temperatura ambiente) | 9.0*10-4Pa (vacío, limpio, temperatura ambiente) | 9.0*10-4Pa (vacío, limpio, temperatura ambiente) |
| Duración de ciclo (depende de la bomba) | 40' ~50' depende de recetas del material y de la capa del substrato | ||
| Requisito de alimentación de trabajo | líneas 3Phase 4, AC380V, 50HZ, 35KW | líneas 3Phase 4, AC380V, 50HZ, 120KW | líneas 3Phase 4, AC380V, 50HZ, 150KW |
| Agua de enfriamiento | SÍ, refrigerador de agua industrial | ||
| Procesando el gas (99,99%) | 4 maneras | 4 maneras | 4 maneras |
| Huella (milímetros) | 2000*2000*2300 | 4000*4500*3200 | 5500*5000*3600 |
| Peso total (KILOGRAMOS) | 4500 | 7000 | 9000 |
| Consumo de energía total (aproximadamente) | 50KW | 110KW | 170KW |
| Consumo de energía real (aproximadamente) | 30KW | 60KW | 80KW |
Sobre parámetros técnicos solamente para la referencia, la tecnología real se reserva la derecha para la producción final basada en usos especificados. Le proporcionamos no sólo la máquina de capa pero las soluciones totales de la capa, servicio de llavero-proyecto están disponibles.
