Electro interferencia magnética (EMI) que protege Metalizer
Resumen:

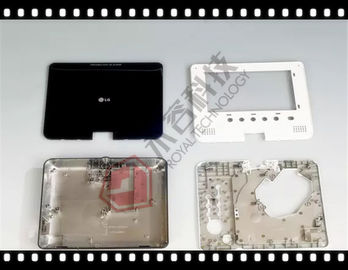

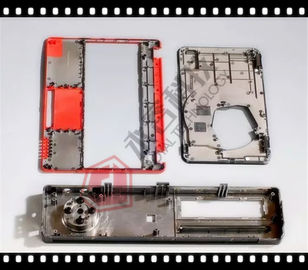

El vacío de RTEP1616-SP que metaliza la máquina se diseña especialmente para la EMI que protege la deposición de la película fina y del fillm de NCVM, que ampliamente utilizado en dispositivos de la telecomunicación, ordenadores, cuadernos, productos electrónicos de consumo, artículos del aparato electrodoméstico, aeroespaciales y militares.
Nuestros clientes son: Sumgsung, Apple, Lenovo, electrónica de Huawei fabrica.
El diámetro 1600m m del tamaño de la cámara y la altura 1600m m pueden acomodar una variedad de productos.
EMI que protege propiedades de la película
1) Espesor del film: 1,5 ~ 3 micrones dependen del requisito.
2) Resistencia de la película: (ohmio) mejor que 0.5Ω
3) Adherencia: cinta 3M810 > 5B
EMI que protege proceso de la capa de la película
4) DC que farfulla el acero inoxidable
5) Deposición de cobre por la evaporación termal
6) DC que farfulla el acero inoxidable, cubierta completa en capa de la película del Cu.
Electro interferencia magnética que protege las características de Metalizer

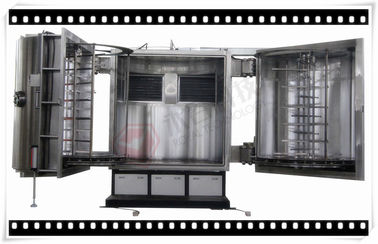

1) estructura 2-door y velocidad de bombeo rápida para una alta productividad
2) el panel amistoso de funcionamiento de la pantalla táctil con control del PLC
3)Diseño del programa informático de la humanidad para la producción estable y de alta calidad amistosos.
4) La alta tarifa de utilización de la blanco de la farfulla asegura un coste de producción bajo.
5) Buena uniformidad y adherencia excelente
6) Concepto de diseño avanzado para que un mejor rendimiento aumente eficacia de la producción y tarifa calificada.
7) Dispositivo de la fuente de ion para que tratamiento de la actividad de la limpieza y de la superficie del plasma mejore la adherencia.
Vacío de PVD que metaliza ventajas:
Los finales se depositan usando un proceso verde respetuoso del medio ambiente, contaminación libremente;
Eficacia alta y uniformidad excelente.
Producción en grandes cantidades, bajo costo, solución ideal para la demanda de la producción en masa.
Tipo:
Especificaciones técnicas:
1. Última presión del vacío: mejore que los torres 5.0×10-6.
2. Presión de funcionamiento del vacío: Torres 1.0×10-4
3. Tiempo muerto de bombeo: a partir de 1 atmósfera a los minutos de 1.0×10-4 Torr≤5 (la temperatura ambiente, seca, limpia y vacia la cámara)
4. Metalización del material (evaporación): Acero inoxidable, cobre
5. Modelo de funcionamiento: Automáticamente /Semi-Auto/ lleno manualmente
La máquina de la vacuometalización contiene el sistema de la llave terminado enumerado abajo:

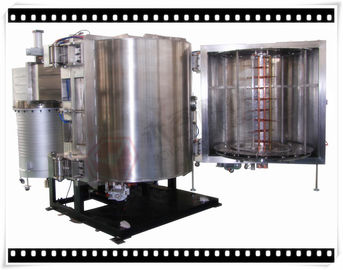

1. Cámara de vacío
1,1 tamaño: Diámetro interno 1600m m
Altura interna: 1600m m
Altura útil: 1265m m
Altura total: 1420m m
1,2 materiales: Cámara de vacío SUS304
Puerta y rebordes SUS304
La cámara fortalece la estructura: Acero suave SS41, con el tratamiento superficial de acabado pintado.
Acero suave del chasis SS41 de la cámara con el tratamiento superficial de acabado pintado.
Escudo de la farfulla y de la evaporación de 1,3: SUS304
1,4 ventana de la visión: en puertas de la cámara
1,5 válvula de expresión de la cámara de vacío (silenciador incluyendo)
1,6 puerta: SUS304 altura interna material del diámetro 1600m m: 1600m m
1,7 sistema de conducción de la deposición: Máximo de conducción central 1400mm*1265m m
1,8 motor impulsor: 1/2HP
1,9 poder de la evaporación: 1 sistema/puerta
Poder de la farfulla de DC: 1 sistema
Tamaño del cátodo de la farfulla: 125*1400m m
2. Sistema de bombeo del vacío de Rouhging
2,1 bomba de vacío rotatoria sellada aceite de la paleta - Leybold
a: Velocidad de bombeo: ³ /hr de 640 m
2,2 bomba de las raíces - Leybold
a: Velocidad de bombeo: ³ /hr de 4400 m
2,3 válvula de vacío Roughing: modelo neumático
2,4 línea aflautada del vacío: 6" y 8" material SUS304
2,5 válvula de expresión del vacío: 3/8" modelo electromágnetico
3. Sistema de bombeo del alto vacío
3,1 bomba de difusión del aceite: RTDP-36
a. Velocidad de bombeo: 40000L/S
b. Última presión del vacío: mejore que 10-7 torres.
c. Poder de la calefacción: 3Phase, 21KW.
d. Consumo de petróleo: 9 litros
3,2 trampa fría: 36", refrigeración por agua contra la parte posterior de la corriente del aceite
3,3 válvula de alto vacío: neumático
3,4 Delantera-línea válvula: neumático
4. Sistema eléctrico del control y de la operación
4,1 circuito de la tubería: interruptor del triturador del Ninguno-fusible, interruptor electromágnetico,
Tipo de C/T en serie
4,2 poder de la evaporación
4,3 sistema de control de la evaporación
4,4 poder de la farfulla, modelo de DC
4,5 sistema de control: Auto de la pantalla del PLC +Touch/manualmente
4,6 sistema de la operación: Pantalla táctil + exhibición
4,7 sistema de medición de la presión del vacío
Indicador de vacío: Sistema del centro dos – 1 de Leybold
Indicador de la gama completa: 760 torres ~ 10-7 torres – 1 sistema
4,8 sistema de alarma:
La presión del aire comprimido es más baja: sonido de la alarma
La corriente de enfriamiento es más baja: sonido de la alarma
Mis-operación: sonido de la alarma
4,9 indicador de la carga del poder: Indicador del voltaje e indicador de la corriente de la carga
5. Subsistema
5,1 sistema de control comprimido de la válvula del aire
5,2 circuito de agua de enfriamiento: Sistema de la válvula del tubo y del interruptor de la corriente
5,3 Polycold (- 120~-145℃) Cryopump – 1 sistema
Modelo: MaxCool- 2500L
Carga máxima:: 2500W
Velocidad de bombeo: 14000L/S.
6. Sistema de la deposición
6,1 fuente de la farfulla
a. Blanco” sistema de 125mm*1400mm* 12~14m m - 1 de la farfulla
b. Obturador – 1 sistema
c. Regulador del flujo total: AR provee de gas – 1 sistema
d. Fuente de alimentación de la farfulla: DC 60KW – 1 sistema
6,2 fuentes de la evaporación
a. Fuentes de la evaporación del tungsteno
b. Fuente de alimentación de la evaporación: 20kVA
c. Dispositivo de la fuente de ion y fuente de alimentación
7. Ambiente de trabajo
Aire comprimido: 5~8kg/cm2
Agua de enfriamiento: Agua-en temperatura: 20~25℃, 200 litros/minuto,
Agua-en la presión: 2~3 kg/cm2
Poder: 3 fase 380V 50Hz (60Hz), 160kVA
Área de la instalación: (L*W*H) 6500*5500*2700m m
Extractor: Respiradero para las bombas mecánicas
Hemos sido nos esforzamos para diseñar y para desarrollar los procesos más convenientes de la capa para diversas piezas 3D, que cumplen nuestros requisitos de producción de cliente. Proporcionamos tan las soluciones totales de la capa para la capa de la EMI.
Si se requiere el sistema de capa modificado para requisitos particulares, comparta por favor sus pensamientos e ideas con nuestro equipo y presente sus especificaciones de productos, nosotros trabajará junto para arreglar las mejores soluciones.
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
