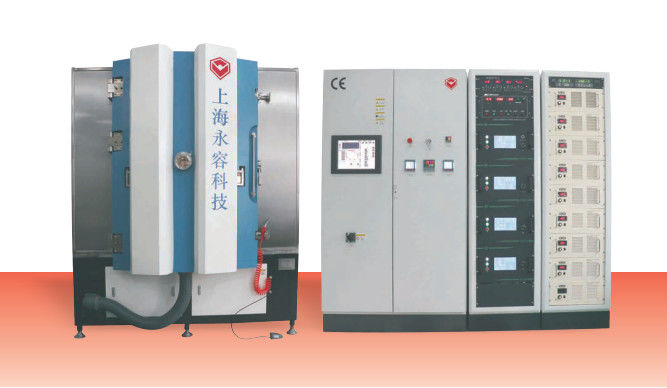

Máquina de capa de la farfulla del magnetrón de PVD frecuencia intermedia, sistema de la farfulla de la frecuencia intermedia, unidad de la deposición de la farfulla de la frecuencia intermedia de la lata
La máquina de pintar RT1215-SPMF de la farfulla de la frecuencia intermedia Mangetron es d esigned para el cobre, alumunium, plástico, galjanoplastia conductora de la capa de la película de la placa de circuito del metal. Puede condensar la película fina nana en los substratos. Excepto el AG que farfulla, puede también depositar Ni, Au, AG, Al, Cr, SS316L.
La máquina de RTSP1215-MF está instalada con 2 pares de cátodos de la farfulla de la frecuencia intermedia en cámara, y 1 sistema de la fuente de ion de la capa del ánodo para la limpieza del bombardeo del plasma antes de la deposición de la película de PVD.
La fuente de ion es original de la compañía de Gencoa, las propiedades:
1. Campos magnéticos optimizados para producir un haz colimado del plasma en las presiones estándar de la farfulla
2. Regulación automatizada para que el gas mantenga la corriente y el voltaje constantes – control del auto del multi-gas
3. Ánodo y cátodo del grafito para proteger el substrato contra la contaminación y para proporcionar componentes duraderos
4. Aislamiento eléctrico estándar del RF en todas las fuentes de ion
5. Enfriamiento indirecto del ánodo y del cátodo – transferencia rápida de piezas
6. Transferencia fácil de las piezas del cátodo para proporcionar las trampas magnéticas múltiples para la operación de tensión inferior, o un haz enfocado
7. El voltaje reguló la fuente de alimentación con la reacción del ajuste del gas para mantener la misma corriente siempre

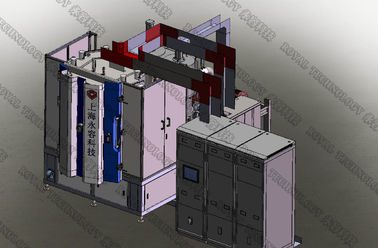

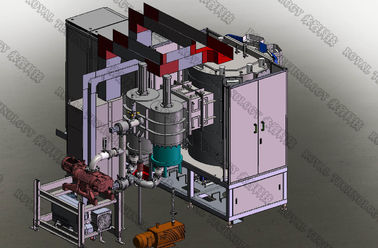

Disposición del equipo de la capa de la farfulla de RTSP1215-MF frecuencia intermedia
Usos del equipo de la capa de la farfulla de RTSP1215-MF frecuencia intermedia:

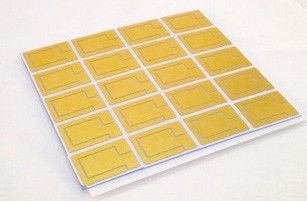

1. Disponible en los substratos de: Hojas del plástico, del polímero, de cristal y de cerámica, acero inoxidable, hoja de cobre, tablero de aluminio etc.
2. Para generar la película nana tenga gusto: Lata, tic, TiCN, Cr, CrC, CrN, Cu, AG, Au, Ni, Al etc.
Características del diseño del equipo de la capa de la farfulla de RT1215-SPMF frecuencia intermedia:
1. Diseño robusto, bueno para el espacio limitado del sitio
2. De fácil acceso para el mantenimiento y la reparación
3. Sistema de bombeo rápido para la alta producción
4. El recinto eléctrico estándar del CE, estándar de la UL está también disponible.
5. Ejecución exacta de la fabricación
6. Funcionamiento estable para garantizar la producción de alta calidad de la película.
Situación de trabajo del cilindro o de la máquina planar de la farfulla de la frecuencia intermedia
Especificaciones del equipo de la capa de la farfulla de RT1215-SPMF frecuencia intermedia:
MODELO | RT1215-SPMF |
MATERIAL | Acero inoxidable (S304) |
TAMAÑO DE LA CÁMARA | Φ1200*1500mm (h) |
TIPO DE LA CÁMARA | estructura 1-door, vertical |
SOLO PAQUETE DE LA BOMBA | Bomba rotatoria de VaneVacuum |
Bomba de vacío de raíces | |
Bomba molecular de la suspensión magnética | |
Bomba de vacío rotatoria de dos etapas de la paleta | |
TECNOLOGÍA | Magnetrón que farfulla, fuente de la frecuencia intermedia de ion linear |
FUENTE DE ALIMENTACIÓN | Fuente de alimentación de la farfulla + fuente de alimentación + fuente de ion diagonales |
FUENTE DE LA DEPOSICIÓN | cátodos de la farfulla de la frecuencia intermedia de 2 pares + fuente de ion |
CONTROL | Pantalla de PLC+Touch |
GAS | Gas metros de flujo total (AR, N2, C2H2, O2) argón, nitrógeno y Ethyne, oxígeno |
SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger operadores y el equipo |
ENFRIAMIENTO | Agua de enfriamiento |
LIMPIEZA | Descarga de resplandor/fuente de ion |
MÁXIMO DEL PODER. | 120KW |
CONSUMO DE ENERGÍA MEDIA | 70KW |
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
