Los ganchos de pesca limpian el equipo de la galjanoplastia con la aspiradora de la máquina de la galjanoplastia/del instrumento PVD de la pesca

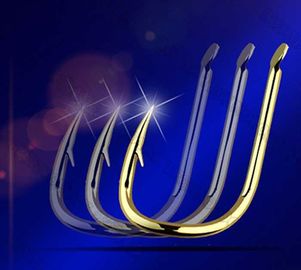

La máquina de la galjanoplastia del vacío de los ganchos de pesca fue construida en 2015 para nuestro cliente de la Corea del Sur que los instrumentos de la pesca de la fabricación y de la fuente a por todo el mundo.
El modelo estándar es RTAC1008, la máquina contiene las configuraciones dominantes
1. 6 cátodos dirigidos cicular del arco de los sistemas
2. Fuente de alimentación diagonal
3. 1 unidad determinada de la fuente de ion de la capa del ánodo para opcional.
4. Sistema de bombeo de alto vacío con la bomba molecular de Turbo para un ambiente estable del vacío.
5. Sistema rotatorio exclusivamente diseñado del tenedor del enchufe y del substrato.

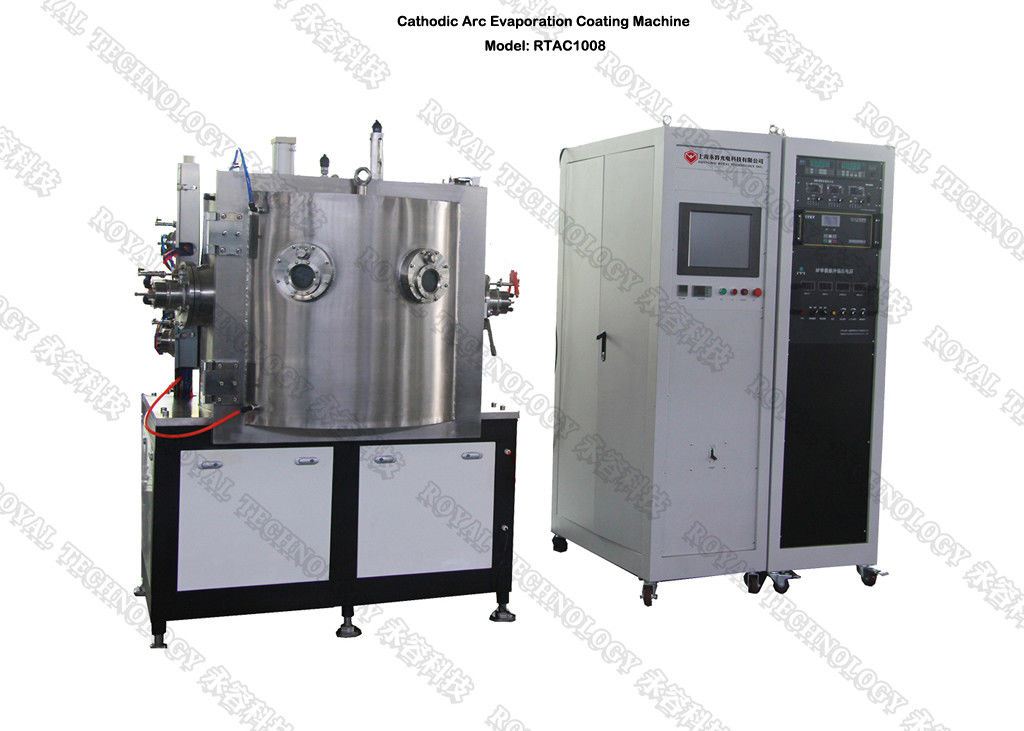

Las especificaciones de la máquina RTAC1008-SP de la galjanoplastia del ion del arco
MODELO | RTAC1008 | ||||||
TECNOLOGÍA | Evaporación multi del arco | ||||||
MATERIAL | Acero inoxidable (S304) | ||||||
TAMAÑO DE LA CÁMARA | Φ1000*H800mm | ||||||
TIPO DE LA CÁMARA | Cilindro, vertical, 1 puerta | ||||||
SISTEMA DE LA FARFULLA | Diseñe exclusivamente para el oro de IPG, deposición de la farfulla de la plata | ||||||
MATERIAL DE LA DEPOSICIÓN | Aluminio, plata, cobre, Chrome, acero inoxidable, Aleación del níquel, del oro, de TiAl, del Au, AG etc. |
||||||
FUENTE DE LA DEPOSICIÓN | Fuentes catódicas del arco | ||||||
GAS | Maneras MFC 4, AR, N2, O2, C2H2 | ||||||
CONTROL | PLC (regulador programable de la lógica) + | ||||||
SISTEMA DE BOMBA | SV300B - 1 sistema (Leybold) | ||||||
Sistemas de WAU501- 1 (Leybold) | |||||||
D60T- 1set (Leybold) | |||||||
Bombas moleculares de Turbo: 1* F-400/3500 | |||||||
TRATAMIENTO PREVIO | Fuente de alimentación diagonal: Kilovatio 1*24 | ||||||
SISTEMA DE SEGURIDAD | Dispositivos de seguridad numerosos para proteger a operadores | ||||||
ENFRIAMIENTO | Agua fría | ||||||
PODER ELÉCTRICO | 480V/3 phases/60HZ (los E.E.U.U. obedientes) | ||||||
460V/3 phases/50HZ (Asia obediente) | |||||||
380V/3 phases/50HZ (EU-CE obediente) | |||||||
HUELLA | L3000*W3000*H2000mm | ||||||
PESO TOTAL | 7,0 T | ||||||
HUELLA | (L*W*H) 4000*3000 *3000 MILÍMETRO | ||||||
DURACIÓN DE CICLO | 30~40 minutos (dependiendo del material del substrato, geometría del substrato y condiciones ambientales) |
||||||
MÁXIMO DEL PODER. | 55 KILOVATIOS | ||||||
PODER MEDIO CONSUMO (APROXIMADAMENTE) |
30 KILOVATIOS |
Los relojes del metal y la estructura de la cámara de la máquina del chapado en oro de la joyería - RTAC1008-SP
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
