Máquina de la vacuometalización del ion de PVD, equipo de la galjanoplastia del vacío de la evaporación del arco, galjanoplastia del ion del arco
1. Uso:
La deposición catódica del arco se utiliza principalmente para generar las películas extremadamente duras de la capa para proteger la superficie de las herramientas de corte y para ampliar la vida de las herramientas perceptiblemente. Un variey ancho de películas duras finas, de capas superhard y de capas del nanocomposite se puede generar por esta tecnología incluyendo: Lata, TiAlN, CrN, ZRN, AlCrTIN y TiAlSiN etc.
En el acero, los productos de cristal y de cerámica de la vida de cada día tienen gusto: las mercancías de la cocina, los accesorios del cuarto de baño, el vajilla, las baldosas cerámicas etc. también utilizan la tecnología catódica de la capa del arco para conseguir diversos altos colores brillantes: azul, negro, oro, plata, colores oro color de rosa.
2. Equipo de la capa de la serie de RTAC usado principalmente para depositar las diversos películas y metal - capas de la aleación, películas del metal de la múltiple-capa.

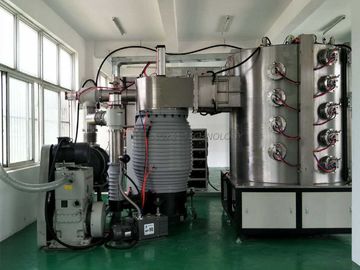

1. Estructura: cámara de la deposición, bombas de vacío, fuentes del arco, eje y enchufe, estructura de las plantillas, calefacción y enfriamiento, agua y gas (distribución), control y sistemas eléctricos etc. de la operación.
2. Colores de la capa: el oro, negro, marrón, gris, cromo colorea el etc
3. Propiedades de las capas: Lata, tic, ZRN, CrN, TiAlN, con los colores brillantes, la adherencia fuerte y la protección excelente del rasguño, tarifa de deposición rápida, buena difracción.

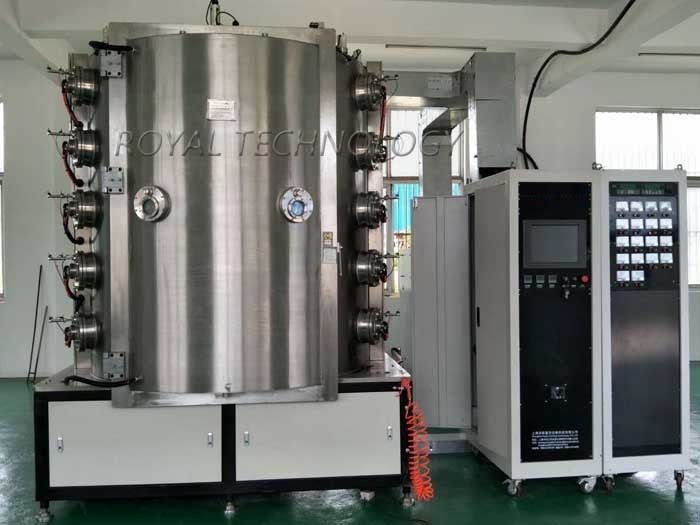

3. Modelos de máquina estándar de la vacuometalización del arco
Modelo |
RTAC-900 | RTAC-1000 | RTAC-1250 | RTAC-1400 | RTAC-1600 | ||||||
| Tamaño interno de la cámara | 900x1100m m | 1000x1200m m | 1250x1350m m | 1400x1600m m | 1600x1600m m | ||||||
| Tipo de la fuente de alimentación | Fuente de alimentación del arco, fuente de alimentación del filamento, fuente de alimentación diagonal del pulso | ||||||||||
| Estructura de la cámara de vacío | Estructura de puerta principal vertical, dispositivo de escape posterior del aire y cámara de la refrigeración por agua de la doble-capa | ||||||||||
| Material de la cámara de vacío | acero inoxidable 304/316L | ||||||||||
| Último vacío | 6.0x10-4Pa (cámara de descarga, limpia, de sequía) | ||||||||||
| Velocidad de bombeo del vacío | de la atmósfera a los minutos de 8.0*10-3Pa ≤15 | ||||||||||
| Sistema de bombeo del vacío | Bomba de difusión o bomba molecular + bomba de las raíces + bomba mecánica + sosteniendo la bomba (el modelo específico se puede seleccionar según requisitos de cliente) |
||||||||||
| Fuente del arco | 6 unidades o 8 unidades |
8 unidades o 10 unidades |
10 unidades o 12 unidades |
14 unidades o 16 unidades |
16 unidades o 18 unidades |
||||||
| Fuente de alimentación diagonal | 20KW/set | 20KW/set | 30KW/set | 40KW/set | 50KW/set | ||||||
| Conducción del modelo | Revolución y rotación planetarias, regulación variable de la velocidad de la frecuencia (controlable y ajustable) |
||||||||||
| Sistema de calefacción | Controlable y ajustable de temperatura ambiente a 450°C (Control de la temperatura del PID) |
||||||||||
| MFC | 3-path o control de flujo del gas de 4 trayectorias y sistema de visualización de proceso, sistema del gasear automático selectivo | ||||||||||
| Sistema de enfriamiento | Modo de enfriamiento de la circulación del agua, torre de agua de enfriamiento o sistema industrial del refrigerador de agua o profundo de enfriamiento. (Proporcionado por los clientes) | ||||||||||
| Modo de control | Modo de la integración, operación de la pantalla táctil, PLC o control informático manual/automático | ||||||||||
| Poder total | 30KW | 35KW | 45KW | 60KW | 75KW | ||||||
| Alarma y protección | La escasez de agua de la alarma, sobre corriente y la sobretensión, circuito abierto y otras condiciones anormales de las bombas, blancos y así sucesivamente y ejecuta medidas protectoras relevantes y la función del dispositivo de seguridad eléctrico | ||||||||||
| Área del equipo | W2.5m*L3.5m | W3m*L4m | W4m*L5m | W4.5m*L6m | W5m*L7m | ||||||
| Otros parámetros técnicos | Presión de agua ≥0.2MPa, temperatura del agua ≤25°C, presión de aire 0.5-0.8MPa | ||||||||||
| Observaciones | La configuración específica del equipo de la capa se puede diseñar según requisitos de proceso de los productos de la capa | ||||||||||

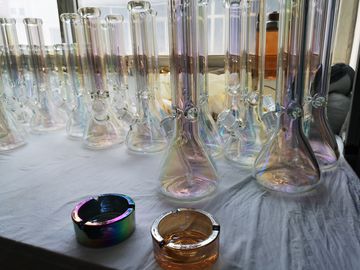

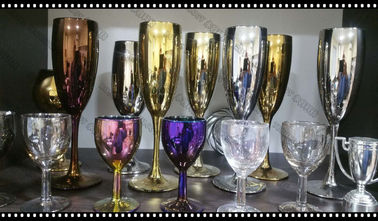

4. las muestras de capa del producto por el arco limpian la máquina de pintar con la aspiradora
Mercancías de la tabla del acero inoxidable: bifurcaciones, cuchillo, capa del oro de la cuchara
Utilizado en material de construcción, productos constructivos: barandillas de escaleras, de hojas de la elevación etc.
Éntrenos en contacto con por favor para más especificaciones, tecnología real se honra para proporcionarle soluciones totales de la capa.
